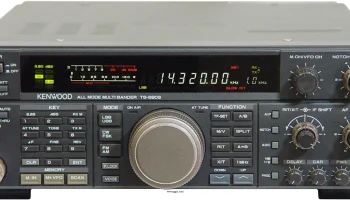

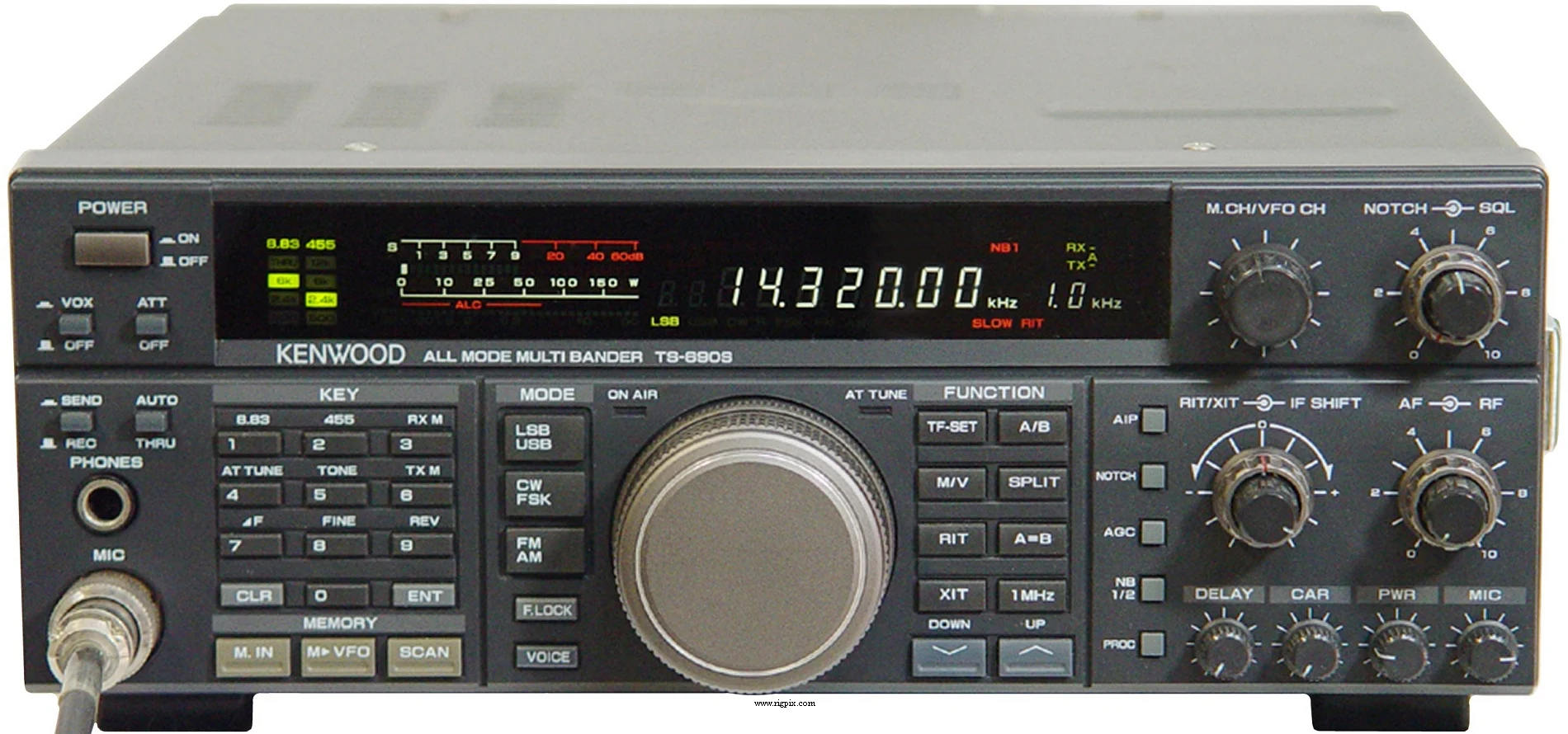

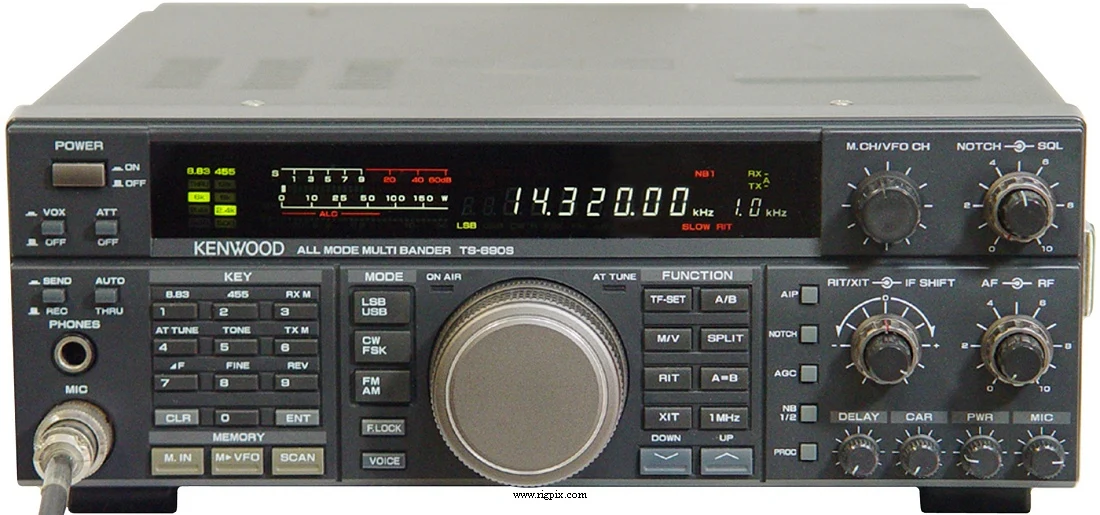

TS-690S
Источник:
ОБЩИЕ
| Type | Радиолюбительский HF/VHF трансивер |
|---|---|
| Частотный диапазон | TX: 10-160 м + WARC / 6 м RX: 0.03-30 / 50-54 МГц |
| Шаг перестройки | 1 / 10 / 100 Гц1 / 2 / 5 / 9 / 10 / 500 кГц (в зависимости от программирования) |
| Стабильность частоты | Лучше чем ±10 ppm при температуре от -10 до +50°C (14 до 122°F) |
| Режим работы | АМ / FM / SSB / CW / FSK |
| Каналы / управление памятью | 90 регулярных и разнесённых каналов, 10 запрограммированных сканирующих каналов, память RAM с резервированием литиевой батареей |
| Ретранслятор смещение / сдвиг | Нет выделенного. Используйте вместо этого разделение VFO A/B |
| Источник питания | 12-16 В постоянного тока |
| Ток потребления / мощность | RX: Макс. 2.5 А TX: Макс. 20.5 А |
| Импеданс антенны / разъём | 50 Ом (с антенным тюнером AT-450: 20-150 Ом для диапазона 10-80 м) / Два разъёма SO-239 |
| Габариты (Ш*В*Г) | 270*96*328 мм (10.6*3.8*12.9 дюйма) |
| Вес | 6.9 кг (15.2 фунта), без антенного тюнера |
| Другие особенности | NB1/NB2. АИП. ВОКС. Аттенюатор. Фильтр-отсекатель. Процессор речи. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 73.05 МГц 2-е ПЧ: 8.83 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ (S+N)/N) 0.5-1.62 МГц: 32 мкВ 1.62-21.5 МГц: 2 мкВ 21.5-30 МГц: 1.3 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.25 мкВ 50-54 МГц: 0.25 мкВ SSB/CW/FSK (10 дБ (S+N)/N) 0.5-1.62 МГц: 4 мкВ 1.62-21.5 МГц: 0.2 мкВ 21.5-30 МГц: 0.13 мкВ 50-54 МГц: 0.13 мкВ |
| Избирательность | АМ: 5 кГц (-6 дБ)18 кГц (-50 дБ) FM: 12 кГц (-6 дБ)25 кГц (-50 дБ) SSB/CW/FSK: 2.2 кГц (-6 дБ)4.4 кГц (-60 дБ) |
| Отражение изображения сигнала | 70 дБ |
| Выходная мощность звукового канала / громкоговоритель | 1.5 Вт при искажении 10% / сопротивление нагрузки 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | HF6 м АМ:40 Вт20 Вт FM:100 Вт50 Вт SSB (PEP):100 Вт50 Вт CW (DC):100 Вт50 Вт |
|---|---|
| АМ | 40 Вт |
| FM | 100 Вт |
CW (DC)
| Модуляционная система | АМ: Низкоуровневая модуляция FM: Реактивная модуляция SSB: Балансная модуляция |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM нормальное: ±5 кГцFM узкое: ±2.5 кГц |
| Спуровые излучения | HF: Лучше чем -50 дБ6 м: Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1991-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1996 году: SEK 19480:- |
| АТ-300 АТ-450 DSP-100 HS-5 HS-6 IF-232C LF-30A MB-430 MC-43S MC-60A MC-80 MC-85 PS-33 PS-53 SO-2 SP-23 TU-8 VS-2 YG-455C-1 YG-455CN-1 YK-88C-1 YK-88CN-1 YK-88S-1 YK-88SN-1 | Внешний автоматический антенный тюнер Внутренний автоматический антенный тюнер, 10-80 м Внешний цифровой сигнальный процессор Легкие открытые головные телефоны, 8 Ом Декоративные легкие головные телефоны Устройство сопряжения уровня интерфейса RS-232C Фильтр нижних частот Крепление для монтажа на автомобиле Микрофон динамического типа с кнопками вверх-вниз Настольный микрофон с предварительным усилением Омический настольный электретный микрофон Односторонний электретный настольный микрофон с фильтром Высококачественный односторонний электретный настольный микрофон с фильтром Источник питания постоянного тока, 13.8 В, 20.5 А (25%-я нагрузка) Мощный источник питания постоянного тока, 13.8 В, 20.5 А (непрерывно в течение часа) Блок TCXO, 20 МГц, ±0.5 ppm Внешний громкоговоритель Кодер тона (CTCSS/PL) Синтезатор голоса 500 Гц фильтр CW (IF 455 кГц) 230 Гц фильтр CW (IF 455 кГц) 500 Гц фильтр CW (IF 8.83 МГц) 270 Гц фильтр CW (IF 8.83 МГц) 2.4 кГц фильтр SSB (IF 8.83 МГц) 1.8 кГц фильтр SSB (IF 8.83 МГц) |
