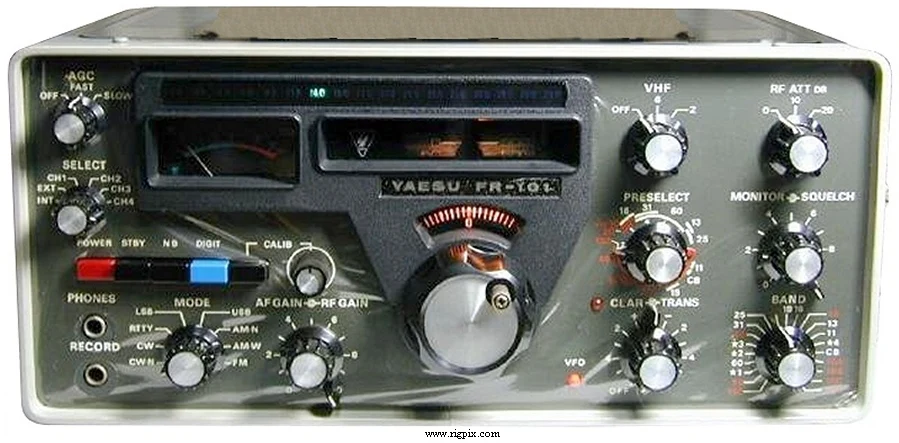

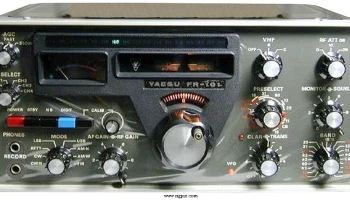

FR-101
Источник:
ОБЩИЕ
| Тип | HF/VHF приёмник |
|---|---|
| Диапазон частот | 1.8-30 МГц в 21 диапазоне: 160 м: 1.8-2.0 МГц 80 м: 3.5-4.0 МГц 60 м: 4.5-5.0 МГц (Опционально) 40 м: 6.9-7.5 МГц 31 м: 9.5-10.0 МГц (Опционально) 25 м: 11.5-12.0 МГц (Опционально) 20 м: 13.9-14.5 МГц 19 м: 15.0-15.5 МГц (Опционально) 16 м: 17.5-18.0 МГц (Опционально) 15 м: 20.9-21.5 МГц 13 м: 21.5-22.0 МГц (Опционально) 11 м: 25.5-26.0 МГц (Опционально) CB: 27.0-27.5 МГц (Опционально) 10 м А: 28.0-28.5 МГц 10 м В: 28.5-29.0 МГц (Опционально) 10 м С: 29.0-29.5 МГц (Опционально) 10 м D: 29.5-29.9 МГц (Опционально) *1: 4.0-4.5 МГц (Опционально) *2: 5.0-5.2 МГц (Опционально) *3: 7.5-9.0 МГц (Опционально) *4: 22.0-27.0 МГц (Опционально) Дополнительно внутренний конвертер для диапазонов 6 м и 2 м |
| 160 м | 1.8-2.0 МГц |
| 80 м | 3.5-4.0 МГц |
| 60 м | 4.5-5.0 МГц (Опционально) |
| 40 м | 6.9-7.5 МГц |
| 31 м | 9.5-10.0 МГц (Опционально) |
| 25 м | 11.5-12.0 МГц (Опционально) |
| 20 м | 13.9-14.5 МГц |
| 19 м | 15.0-15.5 МГц (Опционально) |
| 16 м | 17.5-18.0 МГц (Опционально) |
| 15 м | 20.9-21.5 МГц |
| 13 м | 21.5-22.0 МГц (Опционально) |
| 11 м | 25.5-26.0 МГц (Опционально) |
| CB | 27.0-27.5 МГц (Опционально) |
| 10 м А | 28.0-28.5 МГц |
| 10 м В | 28.5-29.0 МГц (Опционально) |
| 10 м С | 29.0-29.5 МГц (Опционально) |
| 10 м D | 29.5-29.9 МГц (Опционально) |
| *1 | 4.0-4.5 МГц (Опционально) |
| *2 | 5.0-5.2 МГц (Опционально) |
| *3 | 7.5-9.0 МГц (Опционально) |
| *4 | 22.0-27.0 МГц (Опционально) |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | В пределах 100 Гц за любой период времени длительностью 30 минут после прогрева |
| Режимы работы | АМ / SSB / CW / RTTY (опция FM) |
| Каналы / управление памятью | 4 опциональных XTAL-контролируемых канала |
| Источник питания | От сети: 100 / 110 / 117 / 200 / 220 / 234 В AC или 13.5 В DC |
| Максимальный ток потребления / мощность | Максимум? мА при напряжении 13.8 В DC |
| Импеданс антенны / разъём | 50-75 Ом / SO-239 (HF) 50-75 Ом / SO-239 (6 м опция) 50-75 Ом / SO-239 (2 м опция) |
| Габариты (Ш*В*Г) | 340*153*285 мм (13.4*6*11.2") |
| Вес | 9 Кг (19.8 фунта) |
| Прочие особенности | Примечание. Калибратор XTAL. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 5.5-6 МГц 2-е ПЧ: 3.18 МГц |
|---|---|
| Чувствительность | АМ: 1 мкВ @ 14 МГц FM:? мкВ (12 дБ SINAD), с опцией FM-1 SSB/CW: 0.3 мкВ (10 дБ S+N/N) @ 14 МГц |
| Избирательность | АМ-В (Опционально) 6 кГц (-6 дБ) 12 кГц (-50 дБ) АМ-Н/SSB/CW/RTTY 2.4 кГц (-6 дБ) 4 кГц (-60 дБ) CW-Н (Опционально) 600 Гц (-6 дБ) 1.5 кГц (-60 дБ) FM (с опцией FM-1) 20 кГц (-6 дБ) 45 кГц (-50 дБ) |
| Изоляция от зеркального изображения | 60 дБ |
| Выходная мощность ЗЧ / громкоговоритель | 2 Вт при искажении 10% / Только внешний |
| Разъём внешнего громкоговорителя | Фоно (RCA), 4 Ом |
ПРОЧЕЕ
| Произведено | Япония, 197х-197х (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| FC-2 FC-6 FM-1 SP-101B XF-30B XF-30C XF-30D | Конвертер для диапазона 2 м Конвертер для диапазона 6 м Модуль FM Соответствующий динамик. Фильтр AM 4 Ом, фильтр CW 6 кГц, фильтр FM 600 Гц |
