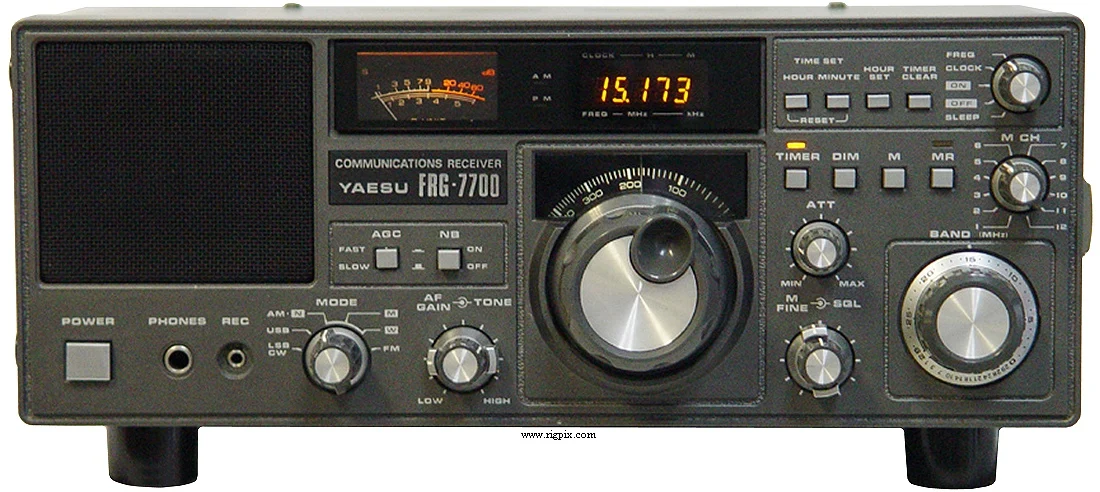

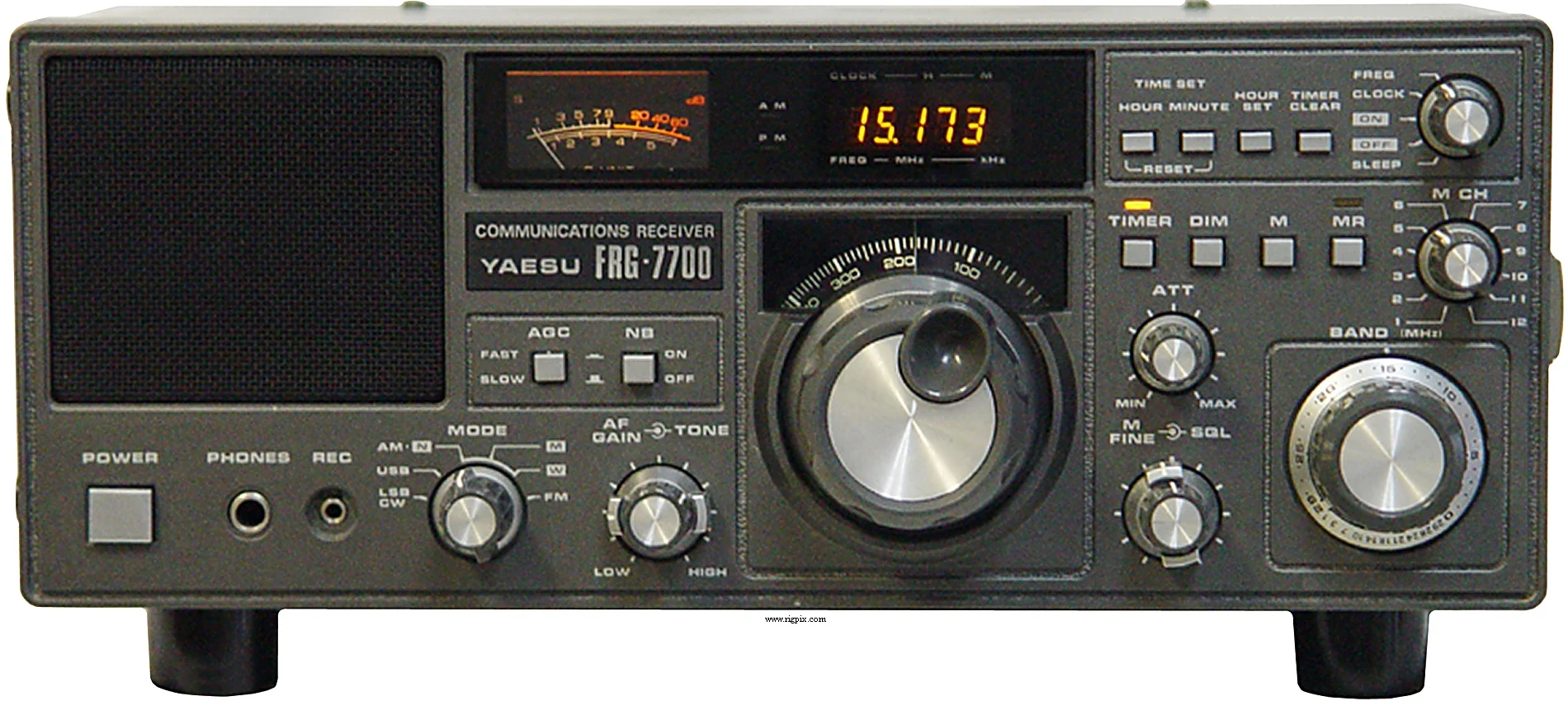

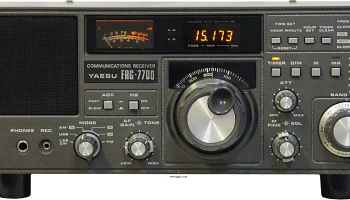

FRG-7700
Источник:
ОБЩИЕ
| Тип | HF-приёмник |
|---|---|
| Диапазон частот | 0.15-30 МГц |
| Настройка | Аналоговая / непрерывная |
| Стабильность частоты | Менее ±1 кГц через 1 до 30 минут после включения менее ±300 Гц впоследствии |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | Опциональное хранение в RAM с резервным питанием от батареи (Три аккумулятора типа R6 / AA) |
| Источник питания | От сети: 100 / 120 / 220 / 240 В переменного тока (разъём IEC C14 трёхпиновый) или опция 12 В постоянного тока |
| Ток потребления / мощность | 33 ВА (без опции памяти) |
| Импеданс антенны / разъём | Ниже 2 МГц: 500 Ом / пружинные клеммы Выше 2 МГц: 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 334*129*225 мм (13.15*5.08*8.86") |
| Вес | 6 кг (13.23 фунта), без опции памяти |
| Другие особенности | Примечание. Управление тоном. Диммер. Аттенюатор 20 дБ. Часы/таймер. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 48.055 МГц 2-е ПЧ: 455 КГц |
|---|---|
| Чувствительность | АМ (10 дБ S/N) 0.15–0.3 МГц: 30 мкВ (500 Ом) 0.3–2 МГц: 25 мкВ (500 Ом) 2–30 МГц: 5 мкВ FM (12 дБ SINAD) 2–30 МГц: 1 мкВ SSB/CW (10 дБ S/N) 0.15–0.3 МГц: 3 мкВ (500 Ом) 0.3–2 МГц: 2 мкВ (500 Ом) 2–30 МГц: 0.5 мкВ |
| Избирательность | АМ Широкий 12 кГц (-6 дБ)25 кГц (-50 дБ) АМ Средний 6 кГц (-6 дБ)15 кГц (-50 дБ) АМ Узкий 2.7 кГц (-6 дБ)8 кГц (-50 дБ FM 15 кГц (-6 дБ)30 кГц (-40 дБ) SSB/CW 2.7 кГц (-6 дБ)8 кГц (-50 дБ) |
| Изоляция по зеркальному каналу | — |
| Выходная мощность ЗЧ / громкоговоритель | 1.5 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-16 Ом |
ПРОЧЕЕ
| Произведено | Япония, 1981-1984 (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| DC-7700 MU-7700 FRA-7700 FRT-7700 FRV-7700 SP-901 YR-901 YVM-1 | Опция 12 В постоянного тока Блок памяти, 12 регулярных ячеек памяти Активный антенный блок. 0.15-30 МГц Внешний антенный тюнер. 0.15-30 МГц Внешний конвертер VHF. Шесть различных версий! Внешний блок CW/RTTY Громкоговоритель Монитор видео для YR-901 |
