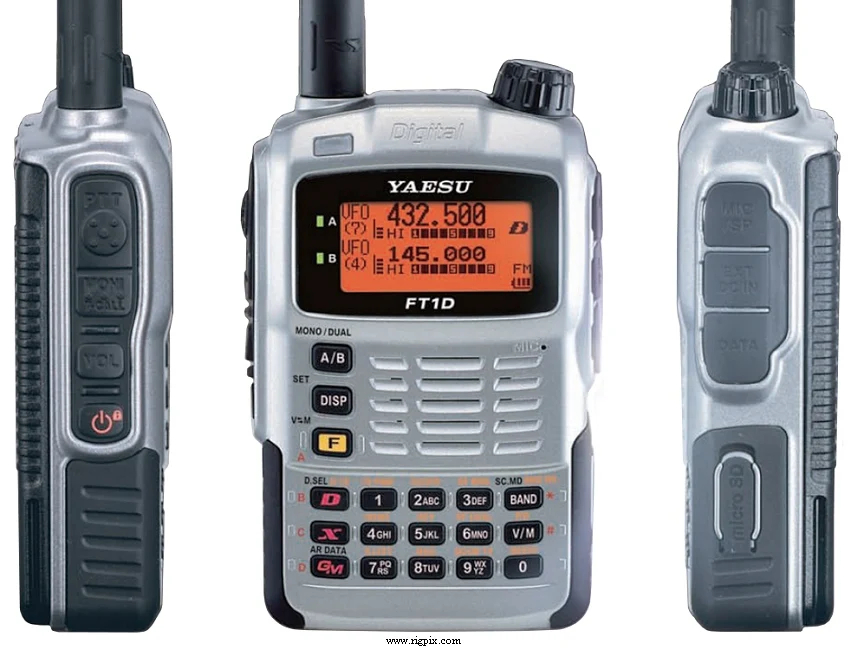

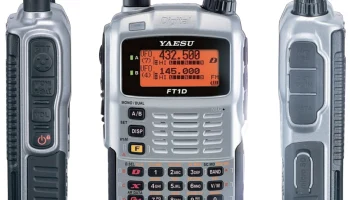

FT-1DR
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер VHF/UHF |
|---|---|
| Диапазон частот | США TX: 144-148 / 430-450 МГц RX: 0.5-999 МГц (блокировка сотовой связи) |
| Шаг перестройки | 5 / 6.25 / 8.33 / 9 / 10 / 12.5 / 15 / 20 / 25 / 50 / 100 кГц |
| Стабильность частоты | ±2.5 ppm @ -20 до +60°C (-4 до +140°F) |
| Режим работы | TX: FM / NFM / DV (C4FM FDMA, 9.6 Кбит/с) RX: AM / FM / NFM / DV (C4FM FDMA, 9.6 Кбит/с) |
| Каналы / управление памятью | 900 регулярных каналов с альфа-метками 99 пропускаемых 50 PMS 11 домашних каналов 10 метеорологических предустановленных 57 морских предустановленных 89 радиовещательных предустановленных Неразрушаемое хранение в EEPROM |
| Смещение ретранслятора / сдвиг | 2 м: ±600 кГц 70 см: 5 МГц (по умолчанию. Может быть изменено) |
| Источник питания | 4.0-7.5 В постоянного тока (в зависимости от блока батарей)или 4-14 В постоянного тока внешний (разъём барреля) |
| Ток потребления / мощность | RX: 45-220 мА (+30 мА GPS включено) (+65 мА цифровой режим включён)TX: Макс. 2 А |
| Импеданс антенны / разъём | 50 Ом / SMA |
| Габариты (Ш*В*Г) | 60*95*32.5 мм (2.4*3.7*1.28") |
| Вес | 290 г (10.23 унции), с антенной FNB-102Li и антенной |
| Другие особенности | Встроенный GPS. Устойчивость к водонепроницаемости IPX5. Вибрационный сигнал тревоги. Внутренняя антенна AM-бара. Функция GSM (GSM Group Short Message, 80 символов). Слота для карты micro SD. Функция снимка / передача изображения с дополнительной камерой-микрофоном. Цифровой ARTS. Порт USB. Часы. Двойное приёмное устройство |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Одноканальный супергетеродин с преобразованием частоты (АМ BC / WFM) IF: 130 кГц Супергетеродин с двойным преобразованием (АМ / FM / NFM) 1-й IF: 47.25 МГц (Band A), 46.35 МГц (Band B) 2-й IF: 450 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR): 0.5-30 МГц: 3 мкВ 108-137 МГц: 1.5 мкВ FM (12 дБ SINAD): 30-54 МГц: 0.35 мкВ 54-88 МГц: 1 мкВ 137-140 МГц: 0.2 мкВ 140-150 МГц: 0.16 мкВ 150-174 МГц: 0.2 мкВ 174-222 МГц: 1 мкВ 300-350 МГц: 0.5 мкВ 350-400 МГц: 0.2 мкВ 400-470 МГц: 0.16 мкВ 470-540 МГц: 1.5 мкВ 540-800 МГц: 3 мкВ 800-999 МГц: 1.5 мкВ WFM (12 дБ SINAD): 76-108 МГц: 1.5 мкВ DV / C4FM (BER 1%): 144-148 МГц: 0.19 мкВ 430-450 МГц: 0.19 мкВ |
| Избирательность | АМ / NFM: 12 кГц (-6 дБ) 35 кГц (-60 дБ) |
| Отказ изображения | — |
| Выходная мощность AF / громкоговорителя | 200 мВт при искажении 10% /? Ом @ 7.4 В постоянного тока 400 мВт при искажении 10% /? Ом @ 13.8 В постоянного тока |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокий L3L2L1 2 м: 5 Вт 2.5 Вт 1 Вт 100 мВт 70 см: 5 Вт 2.5 Вт 1 Вт 100 мВт Вышеуказанные настройки выходной мощности действительны только с литий-ионными батареями При использовании щелочных батарей максимальная выходная мощность составляет около 800 мВт |
|---|---|
| 2 м | 5 Вт |
| 70 см | 5 Вт |
| Система модуляции | FM: Переменная реактивностьDV: 4FSK / C4FM |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГц NFM: ±2.5 кГц |
| Спуровые излучения | Лучше чем -50 до -60 дБ |
| Импеданс микрофона / разъём | ? Ом / ?-контактный разъём |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | 2012-2015 (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| CD-41 CN-3 CSC-97 CT-44 CT-168 CT-170 CT-176 E-DC-6 FBA-39 FNB-101Li FNB-102Li MH-34B4B MH-37A4B MH-85A11U PA-48B PA-48C PA-48U SAD-11B SBR-14Li SCU-18 SCU-19 SDD-13 SSM-63A | Быстрый зарядный адаптер Разъём BNC-to-SMA Адаптер чехла Микрофонный адаптер Клон-кабель Кабель данных Кабель данных. Диаметр 2.5 мм кабель постоянного тока Зарядный кейс. Три батареи типа LR6 / AA Литий-ионный аккумуляторный блок. 7.4 В, 1100 мАч Литий-ионный аккумуляторный блок. 7.4 В, 1800 мАч Громкоговоритель-микрофон Наушник-микрофон Громкоговоритель-микрофон со встроенным камерами Зарядное устройство (120 В переменного тока, тип A) Зарядное устройство (230-240 В переменного тока, тип C) Зарядное устройство (230 В переменного тока, тип BF) Зарядное устройство. Только США Литий-ионный аккумуляторный блок. 7.2 В, 2200 мАч Соединительный кабель ПК Соединительный кабель ПК Постоянный ток кабель с фильтром подавления помех Голосовой набор гарнитура |
