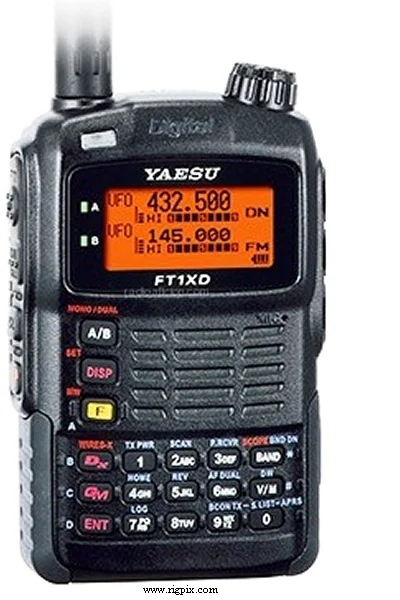

FT-1XDE
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер VHF/UHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 / 430-440 МГц RX: 0.5-999 МГц |
| Шаг перестройки | 5 / 6.25 / 8.33 / 9 / 10 / 12.5 / 15 / 20 / 25 / 50 / 100 кГц |
| Стабильность частоты | ±2.5 ppm @ -20 до +60°C (-4 до +140°F) |
| Режимы работы | TX: FM / NFM / DV (C4FM FDMA, 9.6 Kbps) RX: AM / FM / NFM / DV (C4FM FDMA, 9.6 Kbps) |
| Каналы / управление памятью | 900 регулярных каналов с альфа-метками 99 пропускаемых 50 PMS 11 домашних каналов 10 метеорологических предустановленных 57 морских предустановленных 89 радиовещательных предустановленных Нераспределяемая энергонезависимая память EEPROM |
| Смещение ретранслятора / сдвиг | 2 м: ±600 кГц 70 см: 1.6 или 7.6 МГц (по умолчанию зависит от страны. Может быть изменён) |
| Источник питания | 4.0-7.5 В постоянного тока (в зависимости от батареи)или 4-14 В постоянного тока внешний (разъём Barrel) |
| Ток потребления / мощность | RX: 45-220 мА (+30 мА GPS включён) (+65 мА цифровой режим включён)TX: Макс. 2 А |
| Импеданс антенны / разъём | 50 Ом / SMA |
| Габариты (Ш*В*Г) | 60*95*32.5 мм (2.4*3.7*1.28") |
| Вес | 290 г (10.23 унции), со встроенным аккумулятором типа SBR-14Li и антенной |
| Другие особенности | Встроенный GPS. Устойчивость к водонепроницаемости IPX5. Вибрационный сигнал оповещения. Внутренняя антенна AM барного типа. Функция GSM (Группа коротких сообщений, 80 символов). Слота для карты памяти microSD. Функция снимка изображения / передача изображений при использовании дополнительного камеры-микрофона. Цифровой ARTS. Порт USB. Повторяющийся тон 1750 Гц. Двойное приёмное устройство |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Одноканальный супергетеродин с одним преобразованием (АМ BC / WFM) IF: 130 кГц Супергетеродин с двойным преобразованием (АМ/ФМ/НФМ) 1-е IF: 47.25 МГц (Band A), 46.35 МГц (Band B) 2-е IF: 450 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR): 0.5-30 МГц: 3 мкВ 108-137 МГц: 1.5 мкВ ФМ (12 дБ SINAD): 30-54 МГц: 0.35 мкВ 54-88 МГц: 1 мкВ 137-140 МГц: 0.2 мкВ 140-150 МГц: 0.16 мкВ 150-174 МГц: 0.2 мкВ 174-222 МГц: 1 мкВ 300-350 МГц: 0.5 мкВ 350-400 МГц: 0.2 мкВ 400-470 МГц: 0.16 мкВ 470-540 МГц: 1.5 мкВ 540-800 МГц: 3 мкВ 800-999 МГц: 1.5 мкВ WFM (12 дБ SINAD): 76-108 МГц: 1.5 мкВ DV/C4FM (BER 1%): 144-148 МГц: 0.19 мкВ 430-450 МГц: 0.19 мкВ |
| Избирательность | АМ/НФМ: 12 кГц (-6 дБ) 35 кГц (-60 дБ) |
| Отражение изображения | — |
| Выходная мощность AF / громкоговорителя | 200 мВт при искажении 10% /? Ом @ 7.4 В постоянного тока 400 мВт при искажении 10% /? Ом @ 13.8 В постоянного тока |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокий L3L2L1 2 м: 5 Вт 2.5 Вт 1 Вт 100 мВт 70 см: 5 Вт 2.5 Вт 1 Вт 100 мВт Вышеуказанные настройки выходной мощности действительны только при использовании аккумуляторных батарей Li-Ion При использовании щелочных батарей максимальная выходная мощность составляет около 800 мВт |
|---|---|
| 2 м | 5 Вт |
| 70 см | 5 Вт |
| Система модуляции | FM: Переменная реактивность DV: 4FSK / C4FM |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГц NFM: ±2.5 кГц |
| Спонтанные излучения | Лучше чем -50 до -60 дБ |
| Импеданс микрофона / разъём | ? Ом / ?-пин |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | 2015-201x |
|---|---|
| Дополнительная информация | Это улучшенная версия с лучшим GPS-приемником (66 каналов) и более ёмким аккумулятором. |
| CD-41 CN-3 CSC-97 CT-44 CT-168 CT-170 CT-176 E-DC-6 FBA-39 FNB-101Li MH-34B4B MH-37A4B MH-85A11U PA-48B PA-48C PA-48U SAD-14B SBH-13 SBR-14Li SCU-19 SDD-13 SSM-63A | Быстрый зарядный адаптер Разъём BNC-to-SMA Адаптер чехла Микрофонный адаптер Клон-кабель Кабель данных Кабель данных Кабель диаметром 2.5 мм DC Зарядный кабель аккумулятора Тип A Зарядный кабель аккумулятора Тип C Зарядный кабель аккумулятора Тип BF Зарядный кабель аккумулятора Только США Браслет Зарядный кабель аккумулятора Li-Ion Тип 7.2 В, 2200 мАч Соединительный кабель ПК Кабель DC с фильтром помех Голосовой гарнитурой |
