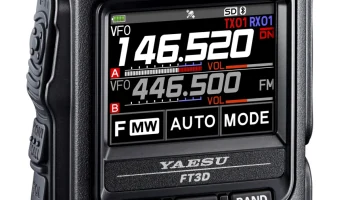

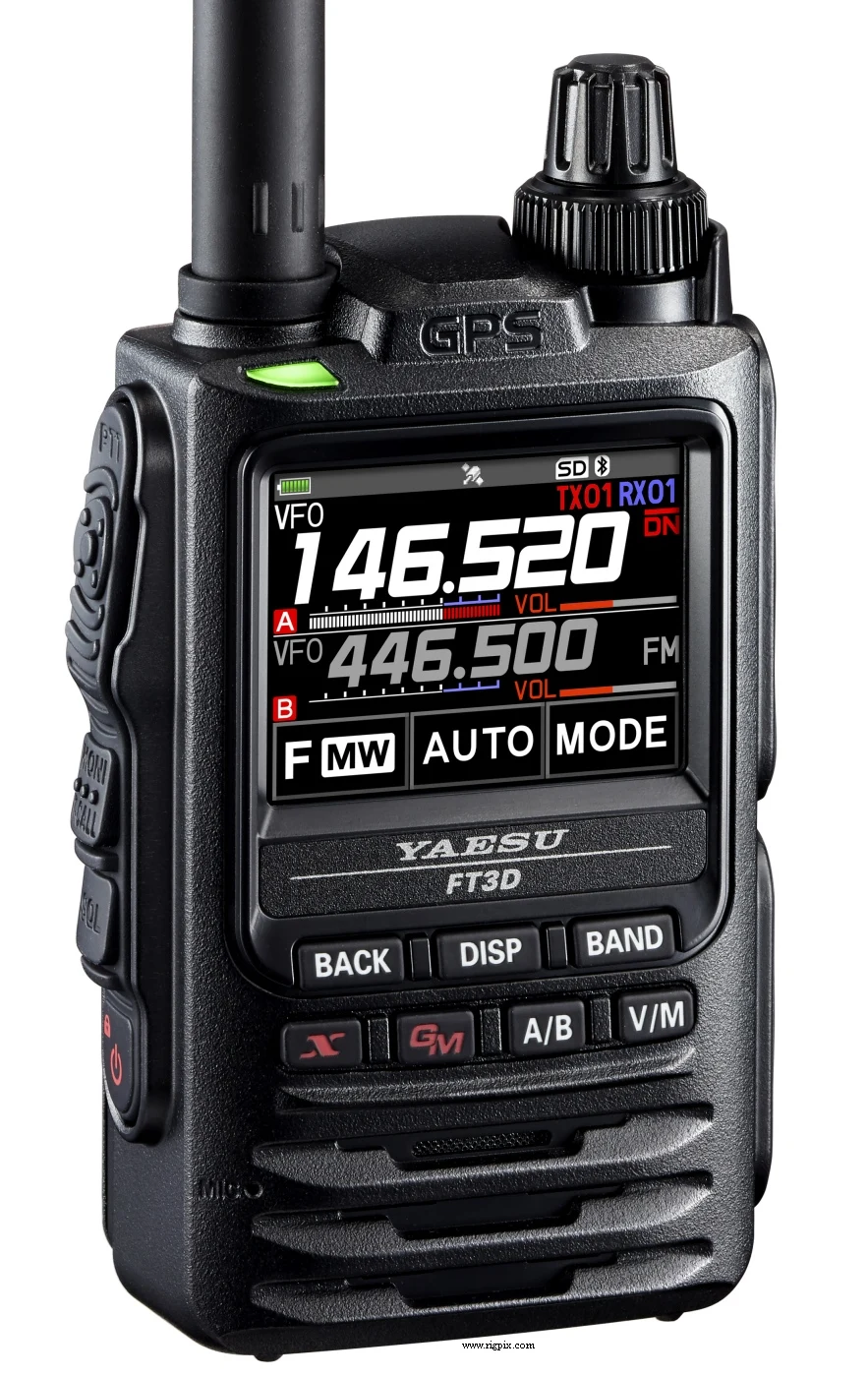

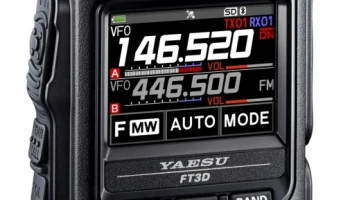

FT-3DE
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазонов VHF/UHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 / 430-440 МГц RX: 0.5-1000 МГц |
| Шаг перестройки | 5 / 6.25 / 8.33 / 9 / 10 / 12.5 / 15 / 20 / 25 / 50 / 100 кГц |
| Стабильность частоты | ±2.5 ppm @ -20 до +60°C (-4 до +140°F) |
| Режимы работы | TX: FM / NFM / DV (Fusion/C4FM)RX: AM / FM / NFM / WFM / DV (Fusion/C4FM) |
| Каналы / управление памятью | 900 регулярных каналов; 50 наборов каналов PMS; 11 домашних каналов; 99 каналов памяти пропуска; 146 предустановленных каналов (Морская связь/Broadcast Control); метки алфавита до 16 символов; приоритетный режим; энергонезависимая память EEPROM |
| Смещение / сдвиг репитера / сдвига | ±0 до 150 МГц с шагом 50 кГц |
| Источник питания | 3.6-7.4 В постоянного тока (в зависимости от блока батарей)или 6-16 В постоянного тока внешний источник |
| Ток потребления / мощность | RX: 67-165 мА (моно диапазон) — 67-195 мА (двухдиапазонный)TX: Макс. 1.9 А |
| Импеданс антенны / разъём | 50 Ом / SMA |
| Габариты (Ш*В*Г) | 62*100*33 мм (2.44*3.94*1.28”), с антенной SBR-14Li |
| Вес | 282 г (9.95 унций), с антенной SBR-14Li и антенной |
| Другие функции | CCSS/PL со сканированием тонов. DCS. DTMF. Встроенный Bluetooth и GPS. Модем APRS 1200/9600 бод. VOX. Записывающее устройство голоса. Разъём для карты micro SD. Дисплей матрицы точек 320*240 полноцветный ЖК с сенсорным экраном. Wires-X. Двухчастотный приём (V+V/V+U/U+U). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Прямое преобразование (AM/WFM) Супергетеродин с двойным преобразованием (FM/NFM) 1-й ПЧ: 58.05 МГц (A-диапазон) — 57.15 МГц (B-диапазон) 2-й ПЧ: 450 кГц |
|---|---|
| Чувствительность | AM (10 дБ SNR): 0.52-30 МГц: 3 мкВ 108-137 МГц: 1.5 мкВ FM (12 дБ SINAD): 30-54 МГц: 0.35 мкВ 54-76 МГц: 1 мкВ 137-140 МГц: 0.2 мкВ 140-150 МГц: 0.16 мкВ 150-174 МГц: 0.2 мкВ 174-222 МГц: 1 мкВ 222-350 МГц: 0.5 мкВ 350-400 МГц: 0.2 мкВ 400-470 МГц: 0.18 мкВ 470-580 МГц: 1.5 мкВ 580-800 МГц: 3 мкВ 800-1000 МГц: 1.5 мкВ WFM (12 дБ SINAD): 76-108 МГц: 1.5 мкВ DV/C4FM (BER 1%): 2 м/70 см: 0.19 мкВ |
| Избирательность | AM/FM: 12 кГц (-6 дБ)35 кГц (-60 дБ) |
| Изображение подавления | — |
| Выходная мощность звукового сигнала / громкоговоритель | 700 мВт при искажении 10% / 16 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокий уровеньНизкий уровень 3Низкий уровень 2Низкий уровень 1 2 м: 5 Вт2.5 Вт1 Вт300 мВт70 см: 5 Вт2.5 Вт1 Вт300 мВт! Указанная выходная мощность достигается при использовании литий-ионного аккумулятора или внешнего источника постоянного тока. При использовании держателя сухих элементов FBA-39 выходная мощность ниже 1 Вт. |
|---|---|
| 2 м | 5 Вт |
| 70 см | 5 Вт |
| Модуляционная система | FM: Переменная реактивностьDV: 4FSK/C4FM |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спурты излучения | Лучше чем -60 дБ при высоком и низком уровне мощности 3 |
| Импеданс микрофона / разъём | ? Ом / ?-пин |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | 2019-2021 (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| CD-41 CN-3 CT-44 CT-168 CT-169 CT-170 CT-176 E-DC-6 FBA-39 FNB-101Li MH-34B4B MH-85A11U SAD-25 SBR-14LI SCU-39 SDD-13 SHB-13 SHC-34 SSM-57A SSM-63A SSM-BT10 | Зарядное устройство для CD Rapid SMA-to-BNC адаптер Микрофонный адаптер Кабель для клонирования Кабель подключения к ПК (DSUB9) Кабель данных Кабель данных Кабель DC Кабель DC с разъемом прикуривателя Браслет для батареи Литий-ионный аккумулятор с ремешком (1100 мАч) Громкоговоритель-микрофон Громкоговоритель-микрофон с камерой моментальной съёмки Зарядное устройство для батареи Литий-ионный аккумулятор с ремешком (2200 мАч) Набор кабелей Wires-X Кабель DC с разъёмом прикуривателя Ремешок Мягкая сумка Рупорный микрофон Голосовой передатчик Bluetooth Голова гарнитуры Bluetooth |
