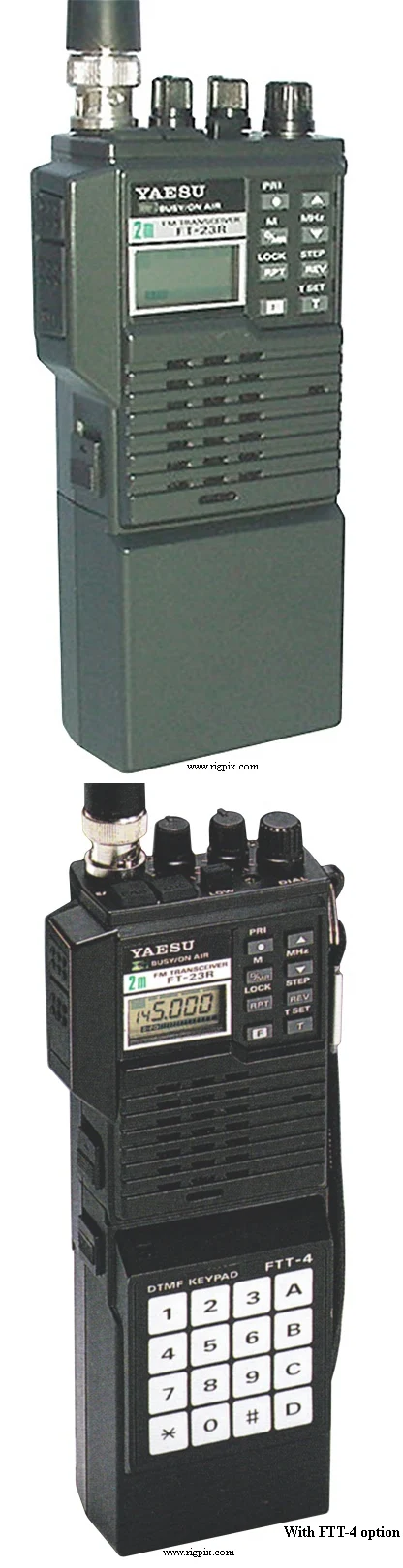

FT-23R
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 MHz RX: 144-146 MHz США TX: 144-148 MHz RX: 144-148 MHz TX/RX 140-164 MHz после модификации |
| Шаг перестройки | 12.5 / 25 КГц (Европа)5 / 10 КГц (США) |
| Стабильность частоты | Лучше чем ±10 ppm (без температурного эталона) |
| Режим работы | FM |
| Количество каналов / управление памятью | 10 регулярных, из которых каналы 0 до 6 могут хранить нечетные сдвиги1 вызов1 приоритетное хранение с резервным аккумулятором |
| Смещение / сдвиг репитера / повторителя | ±600 КГц |
| Источник питания | 6-15 В постоянного тока |
| Ток потребления / мощность | При приёме: 19-150 мАМаксимальная выходная мощность передатчика: 1.5 А |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 55*139*32 мм (2.16*5.47*1.26"), с FNB-10 |
| Вес | 430 г (15.17 унций), с FNB-10 |
| Другие особенности | Тональный сигнал повтора 1750 Гц (Европа). Функция клонирования. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е промежуточное: 10.7 МГц 2-е промежуточное: 455 КГц |
|---|---|
| Чувствительность | 0.25 мкВ (12 дБ SINAD) |
| Чувствительность шумоподавителя | — |
| Фактор шума | — |
| Избирательность | — |
| Отношение изображения к сигналу | — |
| Выходная мощность низкочастотного сигнала / громкоговоритель | 400 мВт при искажении 5% /? Ом |
| Разъём для внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиосигнала | ВысокаяНизкая 2 м: 2-5 Вт200-500 мВт! Обратите внимание: уровни выходной мощности зависят от напряжения |
|---|---|
| 2 м | 2-5 Вт |
| Модуляционная система | Переменная реактивность |
| Максимальное отклонение частоты FM (установлено заводом-изготовителем) | ±5 КГц |
| Спурты излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 КОм / ?-контакт |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1986-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1988 году: SEK 2940:- |
| CSC-22 CSC-23 CSC-24 CSC-25 CSC-26 CSC-28 CSC-29 CSC-48 CSC-49 FBA-9 FBA-10 FBA-17 FNB-9 FNB-10 FNB-11 FNB-12 FNB-14 FNB-17 FTS-12 FTT-4 MH-12A2B MH-18A2B MMB-32 NC-18B NC-18C NC-27B NC-27C NC-28B NC-28C NC-29 NC-34B NC-34C PA-6 YHA-16 | Сумка для использования с FNB-9 и FBA-9 Сумка для использования с FNB-10 и FBA-10 Сумка для использования с FNB-11 Сумка для использования с FTT-4, FNB-10 и FBA-10 Сумка для использования с FTT-4 и FNB-11 Сумка для использования с FNB-12 и FNB-14 Сумка для использования с FTT-4, FNB-12 и FNB-14 Сумка для использования с FNB-17 и FBA-17 Сумка для использования с FTT-4, FNB-17 и FBA-17 Зарядный аккумулятор (6*LR03/AAA сухих элементов) Зарядный аккумулятор (6*LR6/AA сухих элементов) Компактный зарядный аккумулятор (6*LR6/AA сухих элементов) Аккумулятор типа NiCd. 7.2 В, 200 мАч Аккумулятор типа NiCd. 7.2 В, 600 мАч Аккумулятор типа NiCd. 12 В, 600 мАч Аккумулятор типа NiCd. 1.2 В, 500 мАч Компактный аккумулятор типа NiCd. 7.2 В, 600 мАч Устройство тонового кода CTCSS/PL Клавиатура DTMF Миниатюрный громкоговоритель-микрофон Кронштейн мобильного подвеса Крючок настенного зарядного устройства для FNB-11/FNB-12. 117 В переменного тока Крючок настенного зарядного устройства для FNB-11/FNB-12. 220-234 В переменного тока Крючок настенного зарядного устройства для FNB-9. 117 В переменного тока Крючок настенного зарядного устройства для FNB-9. 220-234 В переменного тока Крючок настенного зарядного устройства для FNB-10/FNB-17. 117 В переменного тока Крючок настенного зарядного устройства для FNB-10/FNB-17. 220-234 В переменного тока Быстрый настольный зарядный прибор для всех FNB аккумуляторов, кроме FNB-14 Крючок настенного зарядного устройства для FNB-14. 117 В переменного тока Крючок настенного зарядного устройства для FNB-14. 220-234 В переменного тока Портативный адаптер/зарядное устройство постоянного тока для 7.2 В аккумуляторов Гибкий резиновый антенный провод |
