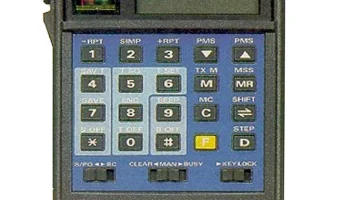

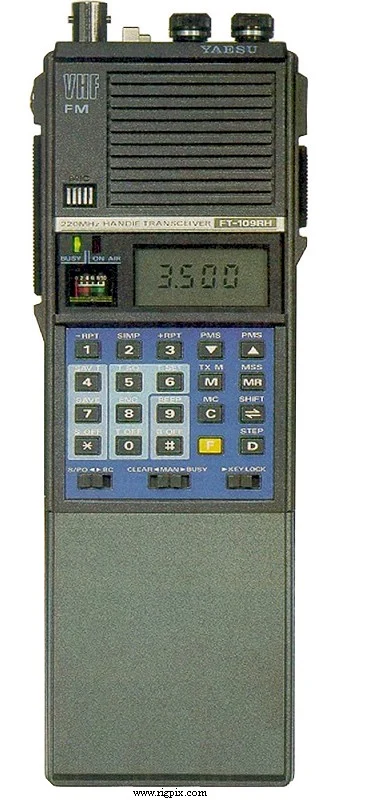

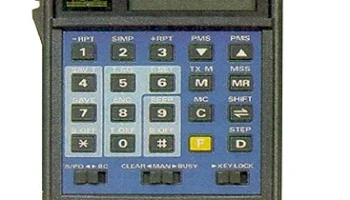

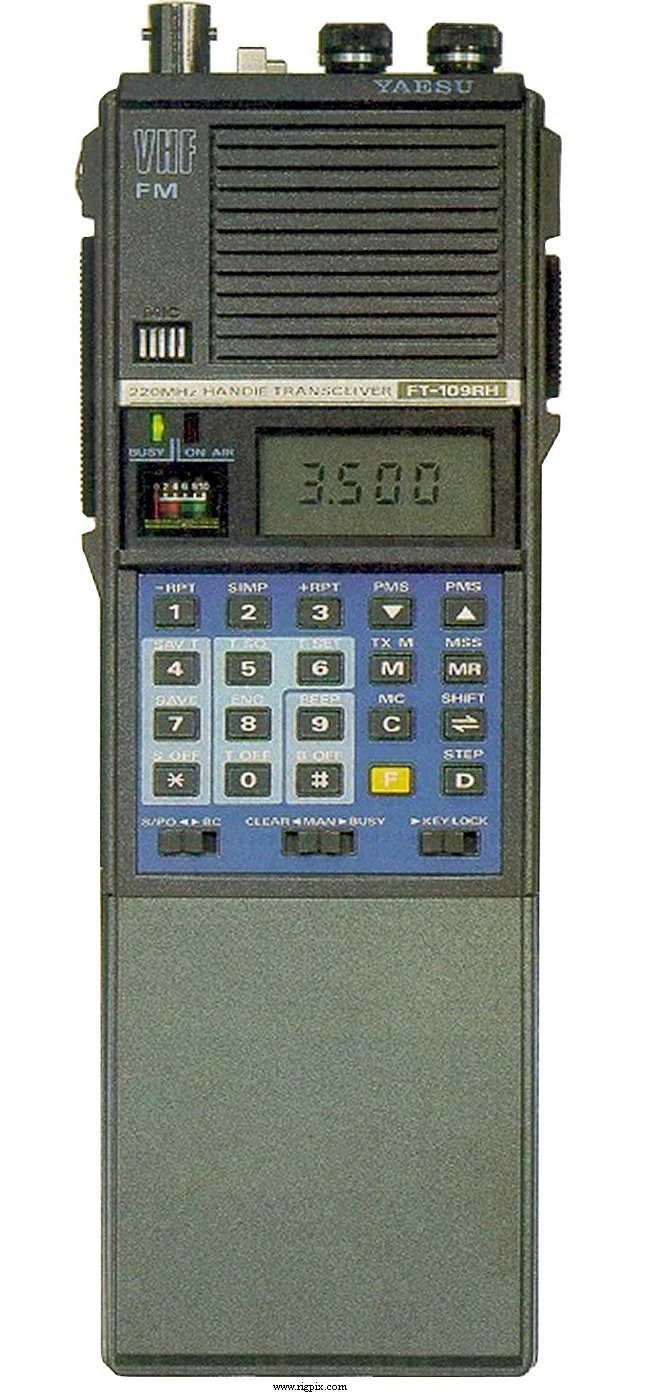

FT-109RH
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | США TX: 220-225 МГц RX: 220-225 МГц |
| Шаг перестройки | 5 / 10 кГц |
| Стабильность частоты | ±? ppm |
| Режим | FM |
| Количество каналов / управление памятью | 10 регулярных 1 вызов Приоритетная функция RAM хранение с резервированием литиевой батареей |
| Смещение ретранслятора / сдвиг | ±1.6 МГц (по умолчанию, программируемое) |
| Источник питания | 6-15 В постоянного тока |
| Ток потребления / мощность | Приём: 12-175 мАПередача: 0.4-1.2 А |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 65*168*34 мм (2.56*6.61*1.34") |
| Вес | 616 г (21.73 унции), с FNB-4 |
| Другие функции | DTMF. VOX. Светящийся дисплей. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 21.6 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.25 мкВ (12 дБ SINAD) |
| Избирательность | 15 кГц (-6 дБ)30 кГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 450 мВт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | ВысокаяНизкая 1.25 м: 2-5 Вт500 мВт Примечание: высокая выходная мощность зависит от блока батарей/напряжения батареи |
|---|---|
| 1.25 м | 2-5 Вт |
| Система модуляции | Переменная реактивность |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -55 дБс |
| Импеданс микрофона / разъём | 2 КОм / ?-контакт (2.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 198x-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| CSC-10 CSC-11 FBA-5 FNB-3 FNB-4 FTS-6 MH-12A2B MMB-21 NC-9B NC-9C NC-18B NC-18C NC-15 PA-3 YH-2 YHA-22 | Сумка для переноски с использованием FNB-3 или 5 Сумка для переноски с использованием FNB-4 Зарядный блок для шести батарей типа LR6/AA Никель-кадмиевый аккумуляторный блок. Напряжение 10.8 В, ёмкость 425 мАч Никель-кадмиевый аккумуляторный блок. Напряжение 12 В, ёмкость 500 мАч Устройство декодирования CTCSS/PL Громкоговоритель-микрофон Бracket для мобильного подвеса Компактное зарядное устройство (117 В переменного тока) для FNB-3 Компактное зарядное устройство (220 В переменного тока) для FNB-3 Компактное зарядное устройство (117 В переменного тока) для FNB-4 Компактное зарядное устройство (220 В переменного тока) для FNB-4 Быстрый зарядный блок/блок питания постоянного тока Автомобильный адаптер/зарядный блок постоянного тока Trickle Charger Головной телефон с функцией VOX Резиновая гибкая антенна |
