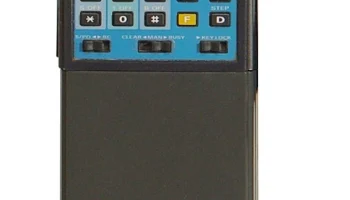

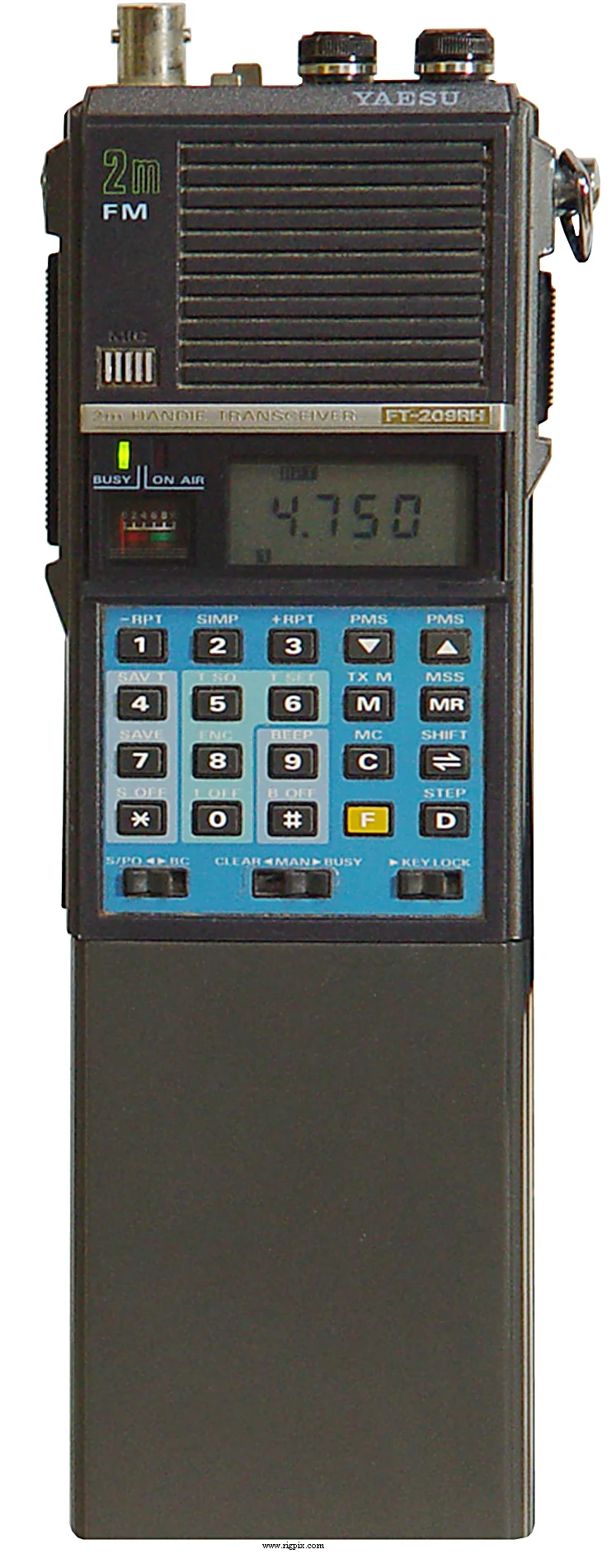

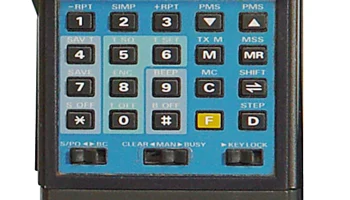

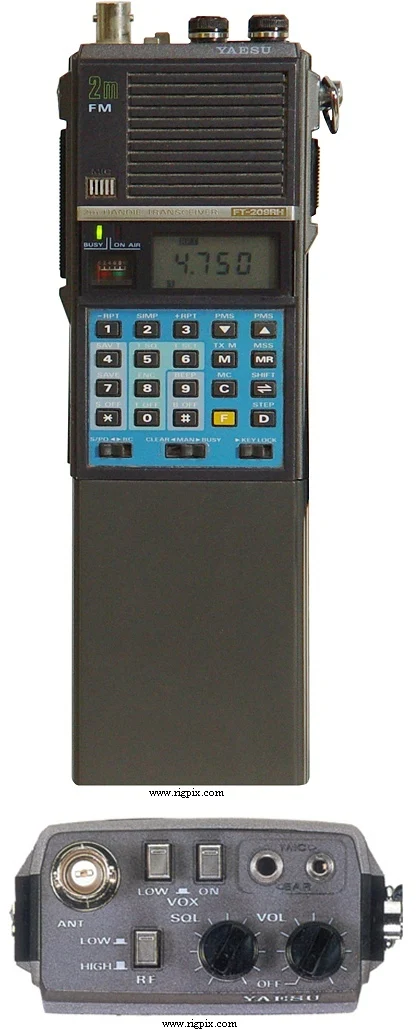

FT-209RH
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 МГц RX: 144-146 МГц США TX: 144-148 МГц RX: 144-148 МГц |
| Шаг перестройки | 12.5 / 25 кГц (Европа)5 / 10 кГц (США) |
| Стабильность частоты | — |
| Режим работы | FM |
| Каналы / управление памятью | 10 регулярных каналов с запоминанием и резервированием памяти на литиевой батарее |
| Смещение / сдвиг ретранслятора / сдвига | ±600 кГц |
| Источник питания | 6-15 В постоянного тока |
| Ток потребления / мощность | При приёме: 45-150 мА; При передаче: максимум 1 А |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 65*168*34 мм (2.56*6.61*1.34") |
| Вес | 557 г (19.65 унций), с FNB-3 |
| Прочие особенности | Тональный сигнал длительностью 1750 Гц (Европа); Функция Voice Operated Transmit (VOX). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е промежуточное: 10.7 МГц 2-е промежуточное: 455 кГц |
|---|---|
| Чувствительность | 0.25 мкВ (уровень SINAD 12 дБ) |
| Избирательность | 15 кГц (-6 дБ)30 кГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 450 мВт при искажении 10%; 8 Ом |
| Разъём для внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая / Низкая: 2 м: 2.3-5 Вт500 мВт Примечание: выходная мощность зависит от блока батарей / напряжения батареи) |
|---|---|
| 2 м | 2.3-5 Вт |
| Модуляционная система | Переменная реактивность |
| Максимальное отклонение FM-модуляции (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 КОм / ?-пин |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1984-198x (производство прекращено) |
|---|---|
| Дополнительная информация | — |
| FNB-3A FNB-4A FNB-5A CSC-17 CSC-18 FTS-6 YH-2 MH-12A2B NC-9B NC-9C NC-18B NC-18C NC-15 PA-3 MMB-21 | Аккумуляторный блок ёмкостью 425 мАч Аккумуляторный блок ёмкостью 500 мАч Контейнер из сухих элементов типа R6/AA Мягкий чехол для использования с FNB-3A или 5A Мягкий чехол для использования с FNB-4A Устройство декодера тонов CTCSS/PL (только для американского варианта) Головные телефоны Микрофон-громкоговоритель Компактный зарядный прибор (117 В переменного тока) для FNB-3A Компактный зарядный прибор (220 В переменного тока) для FNB-3A Компактный зарядный прибор (117 В переменного тока) для FNB-4A Компактный зарядный прибор (220 В переменного тока) для FNB-4A Быстрый зарядный прибор / источник постоянного тока Автомобильный адаптер / зарядный прибор для медленной зарядки Подвесной кронштейн для автомобиля |
