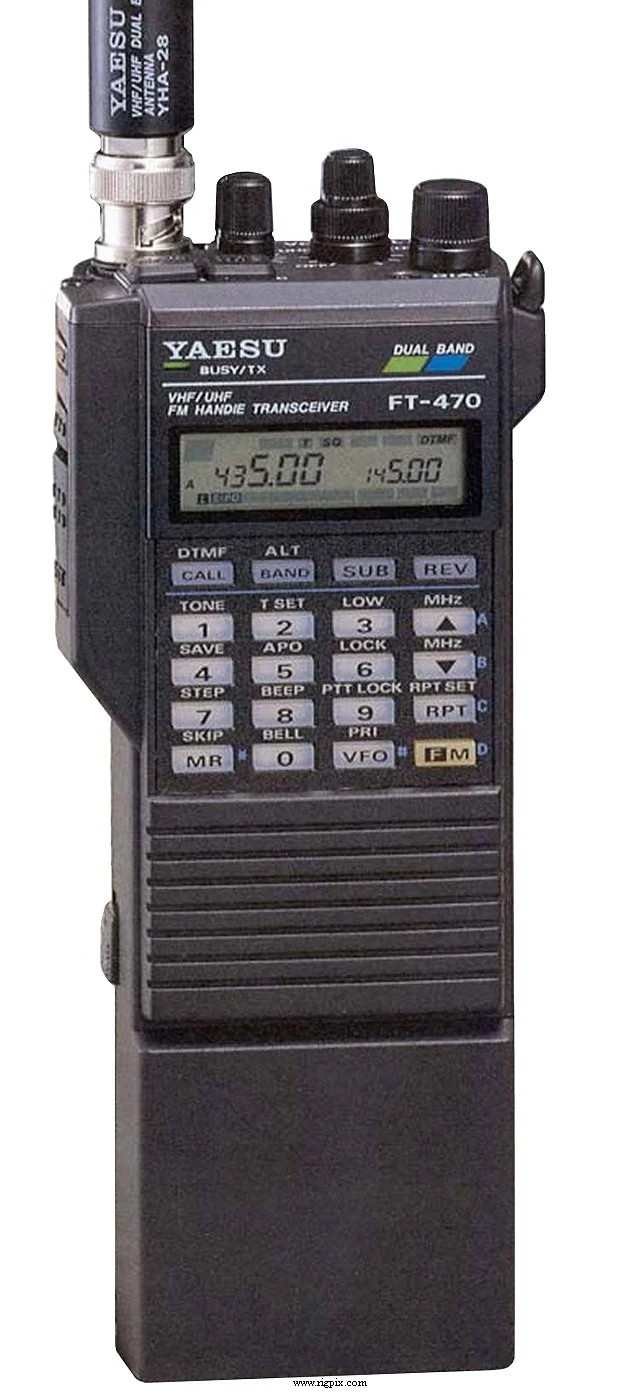

FT-470
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазонов VHF/UHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 / 430-440 МГц RX: 144-146 / 430-440 МГц США TX: 144-148 / 430-450 МГц RX: 144-148 / 430-450 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 20 / 25 кГц |
| Стабильность частоты | ±5 ppm @ -5 до +60°C (41 до 140°F) |
| Режим | FM |
| Количество каналов / управление памятью | 36 регулярных (18 на каждую полосу) 2 вызова (1 на каждую полосу) 2 пары краевых сканирования (1 пара на каждую полосу) 1 приоритетный канал 10 ячеек памяти с резервированием данных при помощи литиевой батареи (CR2025) |
| Смещение ретранслятора / сдвиг | Европа VHF: ±600 кГц UHF: ±1.6 или 7.6 МГц США VHF: ±600 кГц UHF: ±5 МГц (по умолчанию, программируется пользователем) |
| Источник питания | 5.5-15 В постоянного тока |
| Ток потребления / мощность | При приёме: 8-150 мА (одиночная полоса) Передача: Макс. 1.6 А |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Размеры (Ш*В*Г) | 55*164*35 мм (2.16*6.46*1.38”), с FNB-10 |
| Вес | 420 г (14.82 унции), с FNB-10 |
| Другие особенности | CCSS/PL. ARS. Двойное приёмное устройство. Тон повторителя 1750 Гц (Европа). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е промежуточное: 17.3 МГц (VHF), 45.1 МГц (UHF) 2-е промежуточное: 455 кГц (VHF), 485 кГц (UHF) |
|---|---|
| Чувствительность | 0.16 мкВ (12 дБ SINAD) |
| Чувствительность схемы подавления шумов | — |
| Коэффициент шума | — |
| Избирательность | 60 дБ (смежные каналы) |
| Отношение изображения к сигналу | — |
| Выходная мощность звукового сигнала / громкоговоритель | 500 мВт при искажении 5% / 8 Ом (@ 12 В постоянного тока) |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокий-низкий 2 м: от 1.5 до 5 Вт ~ 500 мВт 70 см: от 1 до 5 Вт ~ 500 мВт! Высокий уровень выходной мощности зависит от блока батарей/напряжения |
|---|---|
| 2 м | 1.5-5 Вт |
| 70 см | 1-5 Вт |
| Модуляционная система | Переменная реактивность |
| Максимальное отклонение FM-модуляции (установлено заводом-изготовителем) | ±5 кГц |
| Спонтанные излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 кОм / ?-пин (2.5 мм) |
| Уровень входного сигнала микрофона | 25 мВ на частоте 1 кГц для отклонения ±4.5 кГц |
ПРОЧЕЕ
| Произведено | Япония, 1989-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1989 году: SEK 5760:- |
| CSC-35 CSC-36 CSC-37 CSC-38 FBA-9 FBA-10 FBA-17 FNB-9 FNB-10 FNB-11 FNB-12 FNB-14 FNB-17 MH-12A2B MH-18A2B MH-19A2B MMB-32A NC-18B NC-18C NC-27B NC-27C NC-28B NC-28C NC-29 NC-34B NC-34C PA-6 YHA-28 | Мягкая виниловая сумка Мягкая виниловая сумка Мягкая виниловая сумка Мягкая виниловая сумка Зарядный блок для аккумуляторов. Шесть LR03 / AAA батареек Зарядный блок для аккумуляторов. Шесть LR6 / AA батареек Зарядный блок для аккумуляторов. Шесть LR6 / AA батареек Никель-кадмиевый аккумуляторный блок. 7.2 В, 200 мАч Никель-кадмиевый аккумуляторный блок. 7.2 В, 600 мАч Никель-кадмиевый аккумуляторный блок. 12 В, 600 мАч Никель-кадмиевый аккумуляторный блок. 12 В, 500 мАч Никель-кадмиевый аккумуляторный блок. 7.2 В, 1000 мАч Никель-кадмиевый аккумуляторный блок. 7.2 В, 600 мАч Громкоговоритель-микрофон Компактный громкоговоритель-микрофон Наушник-микрофон Кронштейн для мобильного подвеса Микро-колонка Компактный зарядный блок (117 В переменного тока). Для FNB-11 и 12 Компактный зарядный блок (220-234 В переменного тока). Для FNB-11 и 12 Компактный зарядный блок (117 В переменного тока). Для FNB-9 Компактный зарядный блок (220-234 В переменного тока). Для FNB-9 Компактный зарядный блок (117 В переменного тока). Для FNB-10 и 17 Компактный зарядный блок (220-234 В переменного тока). Для FNB-10 и 17 Настольный быстрый зарядный блок Компактный зарядный блок (117 В переменного тока). Для FNB-14 Компактный зарядный блок (220-234 В переменного тока). Для FNB-14 Портативный адаптер/зарядный блок постоянного тока Гибкая резиновая антенна |
