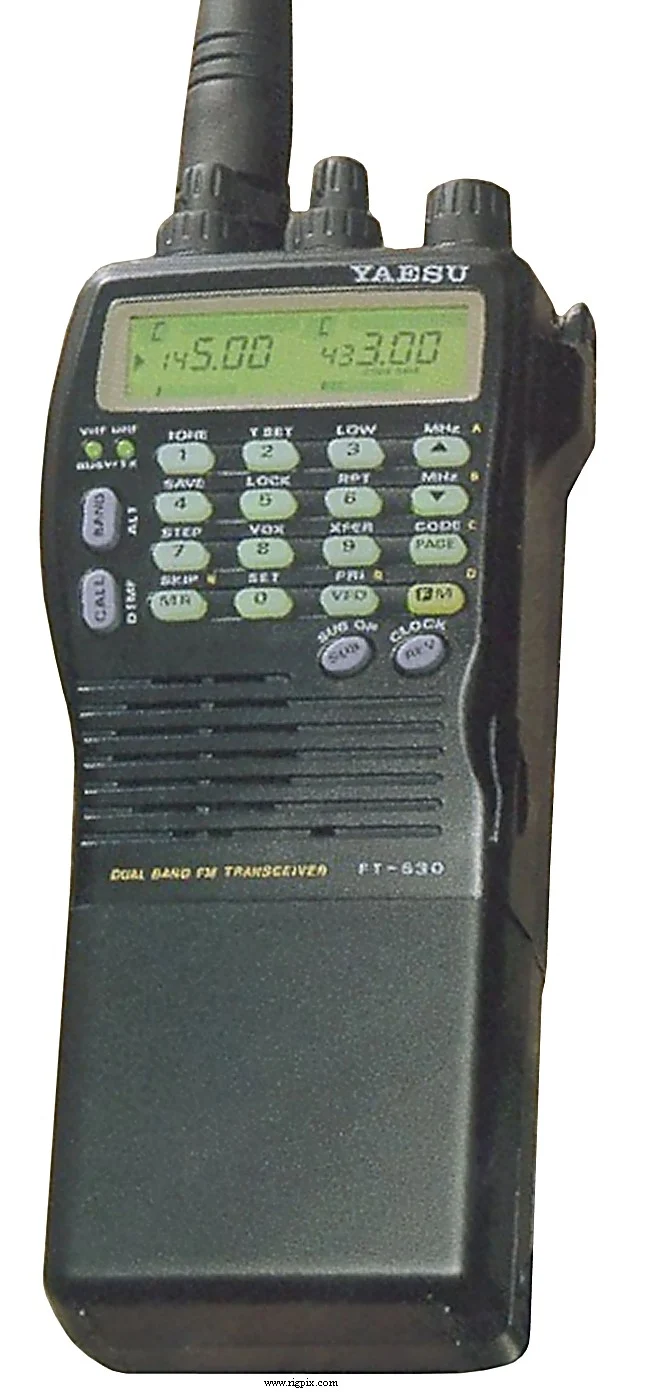

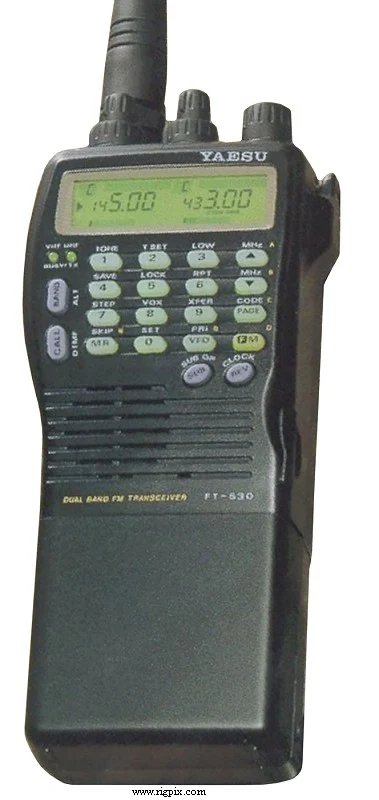

FT-530
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер VHF/UHF |
|---|---|
| Диапазон частот | Европа и Япония TX: 144-146 / 430-440 МГц RX: 110-180 / 300-500 / 800-950 МГц США TX: 144-148 / 430-450 МГц RX: 110-180 / 300-500 / 800-950 МГц (Был ли заблокирован последний производственный выпуск сотовых телефонов? Нужна информация.) |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 / 50 кГц |
| Стабильность частоты | ±5 ppm @ -10 до +60°C (14 до 140°F) |
| Режим работы | TX: FM RX: AM / FM |
| Каналы / управление памятью | 76 регулярных (38 на каждой полосе) 2 вызова (1 на каждой полосе) 2 пары краевых сканирования (1 на каждой полосе) 2 приоритета (1 на каждой полосе) 10 ячеек памяти DTMF с резервированием литиевой батареи (CR1220) |
| Смещение ретранслятора / сдвиг | Европа VHF: ±600 кГц UHF: ±1.6 или 7.6 МГц США VHF: ±600 кГц UHF: ±5 МГц (По умолчанию, программируется) |
| Источник питания | 6-12 В постоянного тока (аккумуляторные блоки) или 5.5-16 В постоянного тока внешний (разъём барреля, центр положительный) |
| Ток потребления / мощность | RX: 16-190 мАTX: Макс. 1.6 А |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 55*134*33 мм (2.16*5.28*1.3”), с FBA-12 |
| Вес | 530 г (18.7 унции), с FNB-27 и антенной |
| Другие особенности | CCSS/PL. DTMF. VOX (с использованием YH-2 гарнитуры). ARS. Подсветка дисплея. Повторитель тона 1750 Гц (Европа). Двойное приёмное устройство (V+U, V+V, U+U). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 15.25 МГц (VHF), 44.775 МГц (UHF) 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | VHF: 0.16 мкВ (12 дБ SINAD)UHF: 0.18 мкВ (12 дБ SINAD) |
| Чувствительность шумоподавителя | — |
| Фактор шума | — |
| Избирательность | 12 кГц (-6 дБ)30 кГц (-60 дБ) |
| Отражение изображения | — |
| Выходная мощность звукового сигнала / громкоговоритель | 300 мВт при искажении 5% / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийL3L2L1 2 м: 1.5-5 Вт1.5-3 Вт1.5 Вт500 мВт70 см: 1.5-5 Вт1.5-3 Вт1.5 Вт500 мВт Примечание! Высокий и уровень выходной мощности L3 зависят от блока батарей/напряжения. |
|---|---|
| 2 м | 1.5-5 Вт |
| 70 см | 1.5-5 Вт |
| Модуляционная система | Переменная реактивность |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурты излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 КОм / шт.-пин (2.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | 1992-199x (Отменён) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1993 году: SEK 5615:- |
| BC-1 КЛИП-3 CSC-56 CSC-57 CSC-58 E-DC-5A FBA-12 FNB-25 FNB-27 FNB-28 MH-12A2B MH-18A2B MH-19A2B MH-29A2B MMB-54 NC-18B NC-18C NC-28B NC-28C NC-34B NC-34C NC-42 YH-2 YHA-29 | Нижняя крышка. Для использования без аккумулятора Браслетный зажим Мягкий чехол. Для использования с FBA-12 и FNB-25 Мягкий чехол. Для использования с FNB-28 Мягкий чехол. Для использования с FNB-26 и 27 Разъем прикуривателя постоянного тока с фильтром помех Аккумуляторный блок. Шесть LR6 / AA аккумуляторов Пакет никель-кадмия. 7.2 В, 600 мАч Никель-кадмий аккумуляторный блок. 7.2 В, 100 мАч Никель-кадмий аккумуляторный блок. 12 В, 600 мАч Никель-кадмий аккумуляторный блок. 7.2 В, 700 мАч Миниатюрный громкоговоритель-микрофон Гарнитура-микрофон Эхо-наушник Удалённый громкоговоритель-микрофон с дисплеем Настенный кронштейн для мобильного телефона Компактный зарядный кабель на 15 часов (117 В переменного тока). Для FNB-27 Компактный зарядный кабель на 15 часов (220-234 В переменного тока). Для FNB-27 Компактный зарядный кабель на 15 часов (117 В переменного тока). Для FNB-25 и 28 Компактный зарядный кабель на 15 часов (220-234 В переменного тока). Для FNB-26 Компактный зарядный кабель на 15 часов (117 В переменного тока). Быстрый зарядный кабель на один час. Для всех вышеупомянутых FNB блоков VOX гарнитура Резиновая гибкая антенна |
