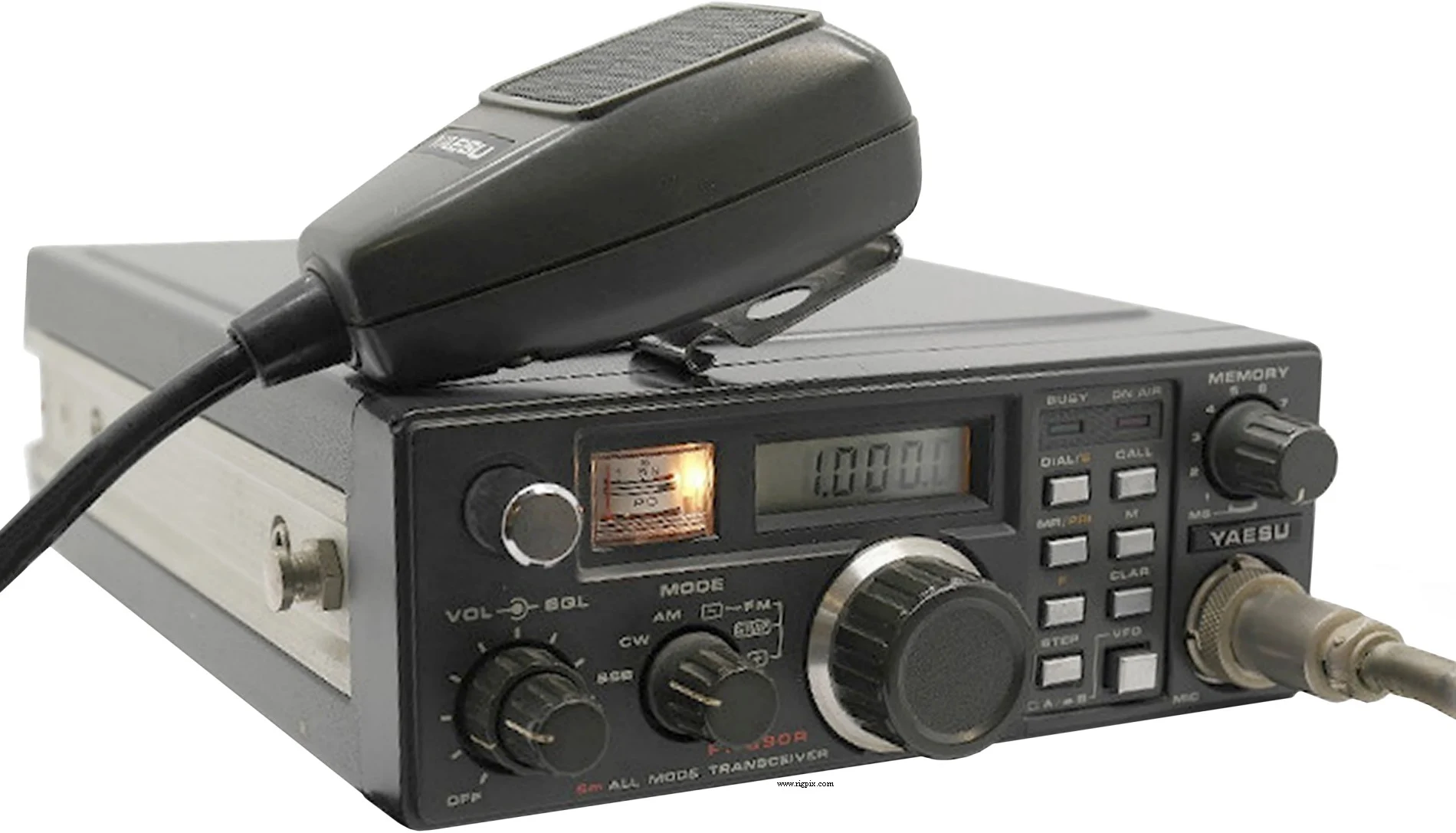

FT-690R
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазона VHF |
|---|---|
| Диапазон частот | TX: 50-54 МГц RX: 50-54 МГц |
| Шаг перестройки | 100 Гц, 1 кГц (АМ/ССВ/CW)10 / 20 кГц (FM) |
| Стабильность частоты | ±? ppm |
| Режимы работы | АМ / FM / СSB / CW |
| Количество каналов / управление памятью | 10 регулярных 1 приоритетный канал RAM хранение с резервированием литиевой батареи |
| Смещение ретранслятора / сдвиг | ±1 МГц (Другие сдвиги возможны, см. руководство пользователя) |
| Источник питания | 9-12 В постоянного тока (Восемь батареек типа R14 / C щелочные или никель-кадмиевые)или 8.5-15.2 В постоянного тока внешний (Разъём барреля, центр отрицательный) |
| Ток потребления / мощность | RX: 60 мА TX: Макс. 800 мА |
| Импеданс антенны / разъём | 50 Ом / SO-239 или встроенный телескопический штырьковый антенный элемент |
| Габариты (Ш*В*Г) | 150*58*195 мм (5.91*2.28*7.68") |
| Вес | 1.3 кг (2.87 фунта), без батарей |
| Прочие особенности | Примечание. Дисплей с подсветкой. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноконтурный супергетеродин (ССВ/CW) Промежуточная частота: 10.81 МГц Двухконтурный супергетеродин (АМ/FM) Первая промежуточная частота: 10.81 МГц Вторая промежуточная частота: 455 кГц |
|---|---|
| Чувствительность | АМ/ССВ/CW: 0.5 мкВ (20 дБ SNR) FM: 0.25 мкВ (12 дБ SINAD) |
| Избирательность | АМ 4 кГц (-6 дБ)15 кГц (-60 дБ) FM 14 кГц (-6 дБ)25 кГц (-60 дБ) ССВ/CW 2.4 кГц (-6 дБ)4.1 кГц (-60 дБ) |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 1 Вт при 10% искажении /? Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | ВысокаяНизкая АМ:800 мВт200 мВт FM:2.5 Вт500 мВт СSB (ППЭ):2.5 Вт500 мВт CW:2.5 Вт500 мВт |
|---|---|
| АМ | 800 мВт |
| FM | 2.5 Вт |
ССВ (ППЭ)
| CW | 2.5 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 7-контактный (Металлический замок-замок соединительный разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 198x-198x (Производство прекращено) |
|---|---|
| Дополнительная информация | — |
| CSC-1 FL-6010 FP-80A MMB-11 NC-11B NC-11C YM-47 | Мягкий чехол Линейный усилитель. Источник питания переменного тока мощностью 10 Вт. 13.8 В постоянного тока, 5 А Кронштейн крепления для автомобиля Зарядное устройство для никель-кадмиевых аккумуляторов (117 В переменного тока) Зарядное устройство для никель-кадмиевых аккумуляторов (220-234 В переменного тока) Ручной микрофон |
