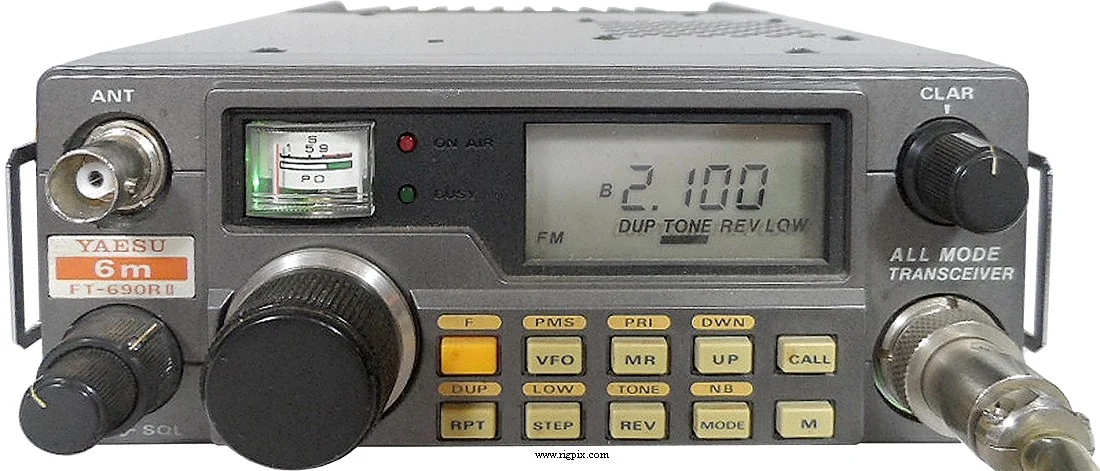

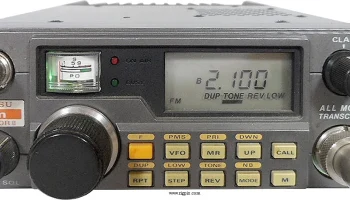

FT-690RII
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер VHF диапазона |
|---|---|
| Диапазон частот | TX: 50-54 MHz RX: 50-54 MHz |
| Шаг перестройки | FM: 5 / 10 / 20 КГц SSB: 25 / 100 Гц, 2.5 КГц |
| Стабильность частоты | ±? ppm |
| Режимы работы | FM / SSB / CW |
| Количество каналов / управление памятью | 9 регулярных |
| Смещение ретранслятора / сдвиг | ±1 MHz |
| Источник питания | 8-15.8 В постоянного тока (12-15.8 В постоянного тока с опциональным FL-6020) |
| Ток потребления / мощность | RX: ~80 мАТХ: Макс. 1.1 А (Макс. 4.5 А с опциональным FL-6020) |
| Импеданс антенны / разъём | 50 Ом / BNC (разъём SO-239 с опциональным FL-6020) |
| Габариты (Ш*В*Г) | 150*57*194 мм (5.91*2.24*7.64”), с батарейным кейсом или FL-6020 |
| Вес | 1.2 кг (2.65 фунта), без батарейного кейса2.1 кг (4.63 фунта), с опциональным FL-6020) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноконтурный супергетеродин (SSB/CW) Промежуточная частота: 13.9885 МГц Двойной супергетеродин (FM) Первая промежуточная частота: 13.9885 МГц Вторая промежуточная частота: 455 кГц |
|---|---|
| Чувствительность | FM: 0.25 мкВ (12 дБ SINAD) SSB/CW: 0.2 мкВ (10 дБ S/N) |
| Избирательность | FM 12 КГц (-6 дБ)25 КГц (-60 дБ) SSB/CW 2.4 КГц (-6 дБ)5.2 КГц (-60 дБ) |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 1 Вт при 10%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимум 2.5 Вт (максимум 10 Вт с опциональным FL-6020) |
|---|---|
| Модуляционная система | FM: Переменная реактивностьSSB: Балансный, фильтрованный |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Эмиссии побочных продуктов | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 400 Ом / 8-контактный (металлический замок кольца разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1986-19xx (прекращено производство) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1991 году: SEK 5539:- |
| CSC-19 FBA-8 FL-6020 FP-700 FTS-7A MF-1A3B MH-10F8 MH-15C8 MMB-31 NC-26B NC-26C NC-26D SB-10 SP-55 YH-1 YHA-6 | Мягкий чехол для использования с FBA-8 Аккумуляторный кейс для девяти батареек типа R14 / C 25-ваттный усилитель мощности Snap-On AC источник питания для использования с FL-6020 Устройство селективного шумоподавления CTCSS/PL Тоновый микрофонный капсюль Гибкая штанга микрофонного капсюля Сканирующий громкоговоритель-микрофон Сканирующий DTMF микрофонный капсюль Бracket крепления для мобильного устройства Зарядное устройство для настенной розетки (для никель-кадмиевых аккумуляторов в FBA-8). 117 В переменного тока (США) Зарядное устройство для настенной розетки (для никель-кадмиевых аккумуляторов в FBA-8). 220-234 В переменного тока (Европа) Зарядное устройство для настенной розетки (для никель-кадмиевых аккумуляторов в FBA-8). Переключатель PTT для YH-1/MF-1A3B Внешний громкоговоритель Головные телефоны Телекомпактная антенна-удочка |
