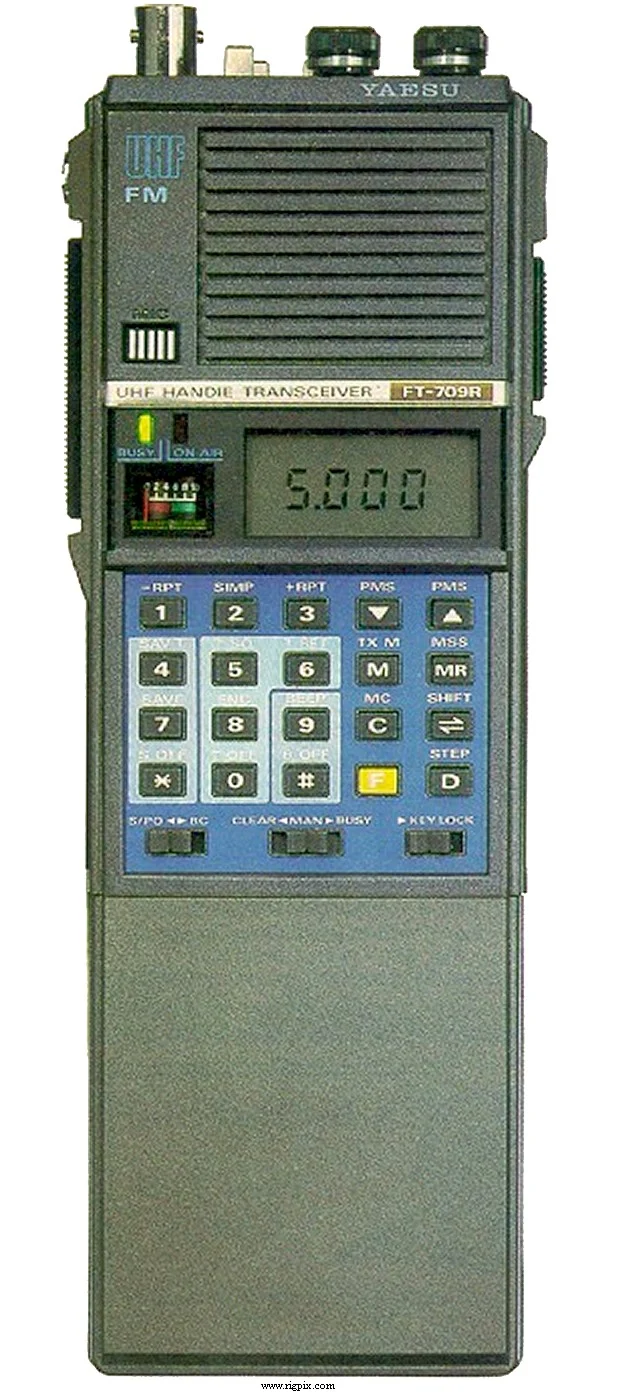

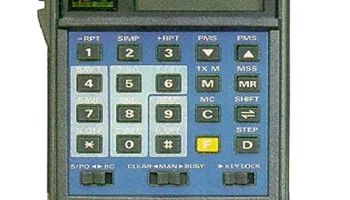

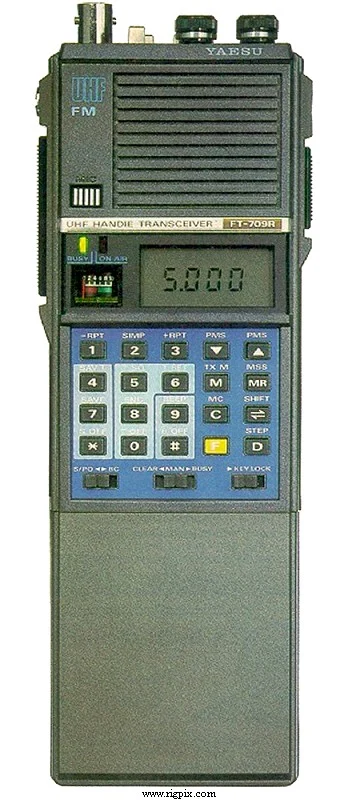

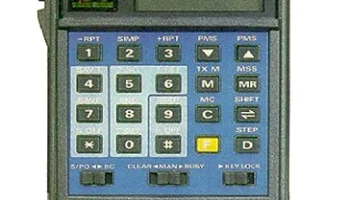

FT-709R
Источник:
ОБЩИЕ
| Тип | Ультравысокая частота любительского трансивера |
|---|---|
| Диапазон частот | Европа и Япония TX: 430-440 МГц RX: 430-440 МГц США TX: 440-450 МГц RX: 440-450 МГц |
| Шаг перестройки | 25 / 50 КГц |
| Стабильность частоты | ±? ppm |
| Режим | FM |
| Каналы / управление памятью | 10 регулярных 1 вызов 1 приоритетное хранение с резервированием памяти литиевой батареей |
| Смещение ретранслятора / сдвиг | ±1.6 или 7.6 МГц (Европа) ±5 МГц (США) (По умолчанию, программируемое) |
| Источник питания | 6-15 В постоянного тока |
| Ток потребления / мощность | RX: 45-150 мАTX: Макс. 800 мА |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 65*168*34 мм (2.6*6.61*1.34") |
| Вес | 570 г (1.26 фунта), с FNB-3 |
| Другие особенности | DTMF (США). VOX. Светящийся дисплей. Повторитель тона 1750 Гц (Европа). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 21.6 МГц 2-е ПЧ: 455 КГц |
|---|---|
| Чувствительность | 0.25 мкВ (12 дБ SINAD) |
| Избирательность | 15 КГц (-6 дБ)30 КГц (-60 дБ) |
| Изображение подавления | — |
| Выходная мощность звукового сигнала / громкоговоритель | 450 мВт при 10%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийНизкий 70 см: 1.8-4 Вт300-400 мВт! Уровни выходной мощности зависят от блока батарей/напряжения батареи |
|---|---|
| 70 см | 1.8-4 Вт |
| Модуляционная система | Переменная реактивность |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Спурри эмиссии | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 кОм / ?-контакт (2.5 мм) |
| Уровень входного уровня микрофона | 25 мВ @ 1 кГц для ±4.5 КГц отклонения |
ПРОЧЕЕ
| Произведено | Япония, 198x-198x (прекращено производство) |
|---|---|
| Дополнительная информация | — |
| CSC-10 CSC-11 FBA-5 FNB-3 FNB-4 FTS-6 MH-12A2B MMB-21 NC-9B NC-9C NC-15 NC-18B NC-18C PA-3 YH-2 YHA-44A | Мягкая сумка для использования с FNB-3 или 5 Мягкая сумка для использования с FNB-4 Зарядный аккумулятор для шести LR6 / AA батарей Никель-кадмиевый аккумуляторный блок. 10.8 В, 425 мАч Никель-кадмиевый аккумуляторный блок. 12 В, 500 мАч Устройство декодирования тонов CTCSS/PL (только модель для США) Громкоговоритель-микрофон Бracket для мобильного подвеса Компактный зарядный прибор (117 В переменного тока). Для FNB-3A Компактный зарядный прибор (220-234 В переменного тока). Для FNB-3A Быстрый зарядный прибор/источник постоянного тока Компактный зарядный прибор (117 В переменного тока). Для FNB-4A Компактный зарядный прибор (220-234 В переменного тока). Для FNB-4A Автомобильный адаптер/зарядный прибор постоянного тока МикроVOX Головной телефон Гибкая резиновая антенна |
