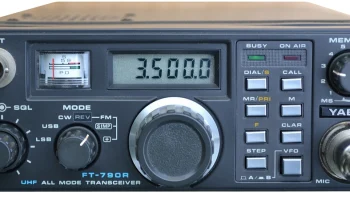

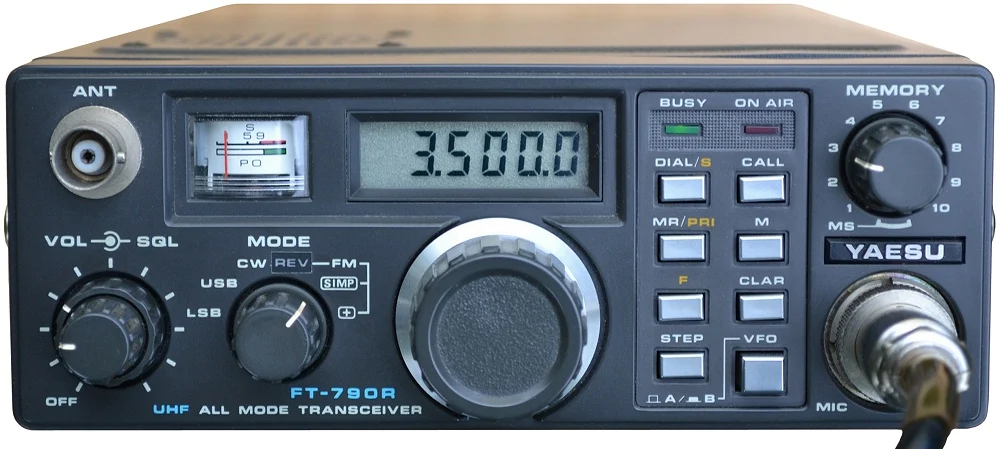

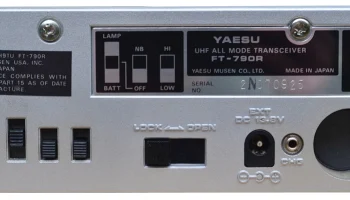

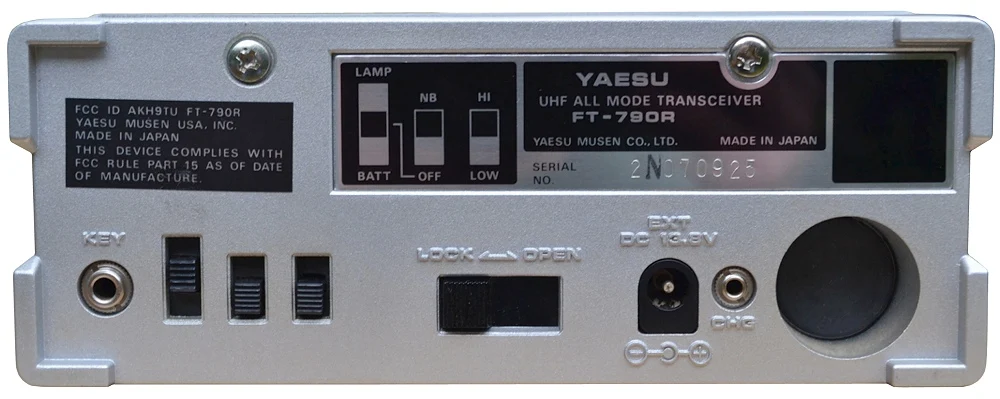

FT-790R
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер диапазона UHF |
|---|---|
| Диапазон частот | Все версии TX: 430-440 МГц RX: 430-440 МГц |
| Шаг перестройки | FM: 10 / 100 кГц или 25 / 100 кГц (в зависимости от рынка) SSB: 100 Гц / 1 кГц (все версии) |
| Стабильность частоты | ±? ppm |
| Режимы работы | FM / SSB / CW |
| Каналы / управление памятью | 10 регулярных каналов памяти с резервированием литиевой батареей |
| Смещение ретранслятора / сдвиг | Европа ±1.6 или 7.6 МГц США и Япония ±5 МГц |
| Источник питания | 9.6-12 В постоянного тока (8 батарей типа LR14 / C)или 8-15 В постоянного тока внешний (разъём Barrel, центр отрицательный) |
| Ток потребления / мощность | RX: Макс. 100 мАТХ: Макс. 750 мА |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 150*58*195 мм (5.91*2.28*7.68") |
| Вес | 1.3 кг (2.87 фунта), без батарей |
| Другие особенности | Примечание. Тон повторителя 1750 Гц (Европа). Жидкокристаллический дисплей со светодиодной подсветкой. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (SSB/CW) 1-е ПЧ: 67.3 МГц 2-е ПЧ: 10.7 МГц Супергетеродин с тройным преобразованием (FM) 1-е ПЧ: 67.3 МГц 2-е ПЧ: 10.7 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | FM: 0.25 мкВ (12 дБ SINAD) SSB/CW: 0.16 мкВ (10 дБ S/N) |
| Избирательность | FM 12 кГц (-6 дБ)25 кГц (-60 дБ) SSB/CW 2.4 кГц (-6 дБ)4.1 кГц (-60 дБ) |
| Изоляция изображения | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 1 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокаяНизкая FM:1 Вт200 мВт SSB (PEP):1 Вт200 мВт CW:1 Вт200 мВт |
|---|---|
| FM | 1 Вт |
SSB (PEP)
| CW | 1 Вт |
|---|---|
| Система модуляции | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Эмиссии побочных продуктов | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 600 Ом / 7-контактный (металлический соединительный разъем) |
| Уровень входного сигнала микрофона | 25 мВ @ 1 кГц для ±4.5 кГц отклонения |
ПРОЧЕЕ
| Произведено | Япония, 198x-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| CSC-1 CSC-1A FL-7010 MMB-11 NC-11B NC-11C YM-47 YM-49 YM-50 | Кожаный чехол для переноски Кожаный чехол для переноски Линейный усилитель. Кронштейн для монтажа в автомобиле Зарядное устройство для никель-кадмиевых аккумуляторов (117 В переменного тока) Зарядное устройство для никель-кадмиевых аккумуляторов (220-234 В переменного тока) Динамический ручной микрофон Громкоговоритель-микрофон Ручной микрофон с клавиатурой для набора DTMF |
