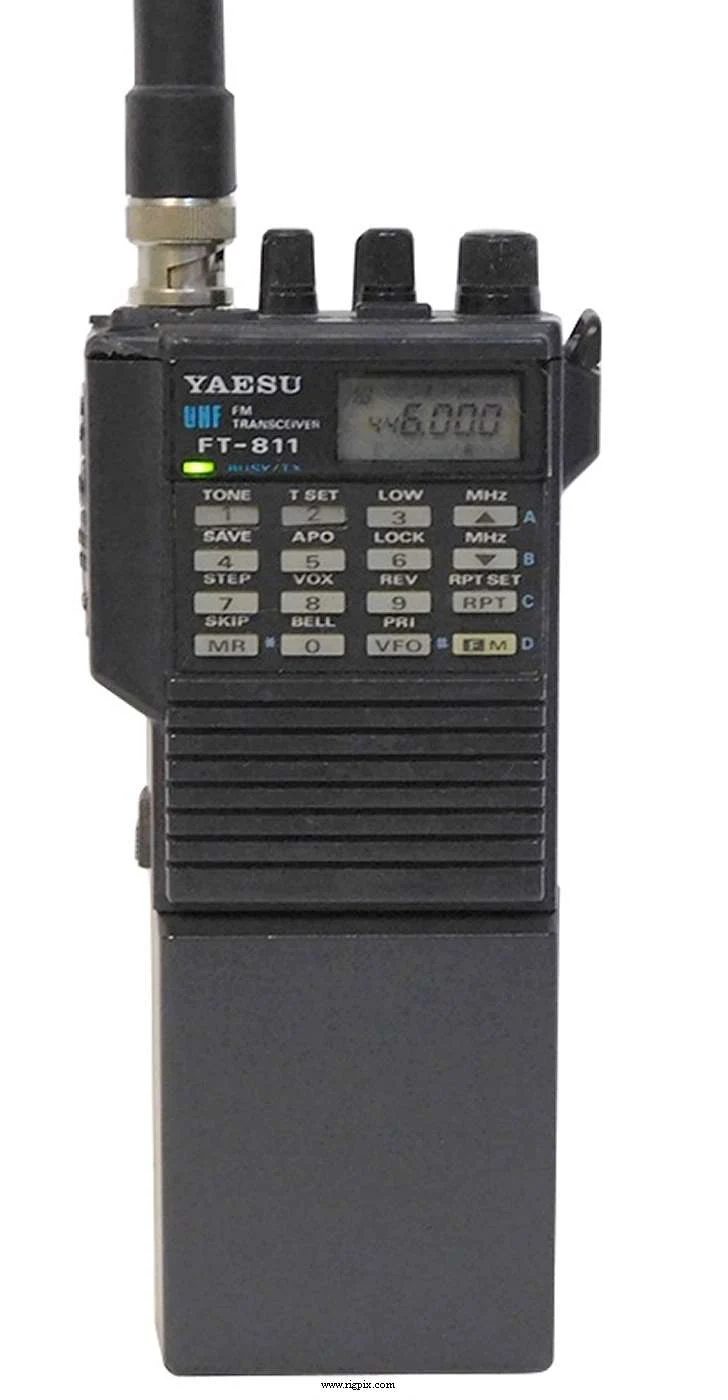

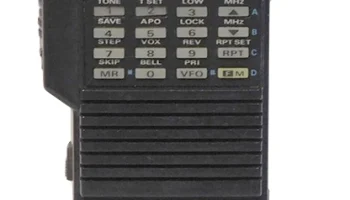

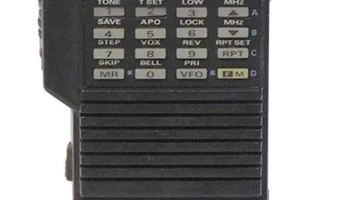

FT-811
Источник:
ОБЩИЕ
| Тип | Любительский трансивер для диапазона UHF |
|---|---|
| Диапазон частот | Европа TX: 430-440 МГц RX: 430-440 МГц США TX: 430-450 МГц RX: 430-450 МГц |
| Шаг перестройки | 5 / 10 / 12.5/ 20 / 25 кГц |
| Стабильность частоты | ±5 ppm (Без температурного эталона) |
| Режим | FM |
| Каналы / управление памятью | 46 регулярных 1 вызов 1 сканирование 1 крайний канал пара (PMS) 10 DTMF |
| Смещение ретранслятора / сдвиг | Европа ±1.6 или 7.6 МГц США ±5 МГц (По умолчанию, программируется пользователем) |
| Источник питания | 5.5-16 В постоянного тока |
| Ток потребления / мощность | При приёме: 8-150 мАМаксимальная выходная мощность передатчика: 1.6 А |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 55*139*32 мм (2.16*5.47*1.26”), с FNB-10 |
| Вес | 430 г (15.17 унций), с FNB-10 |
| Другие особенности | DTMF. VOX. Повторитель тона 1750 Гц (Европа). Клонирование данных. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е промежуточное: 45.1 МГц 2-е промежуточное: 455 кГц — Керамический фильтр: CFW455F |
|---|---|
| Чувствительность | 0.16 мкВ (12 дБ SINAD) |
| Чувствительность схемы шумоподавителя | — |
| Коэффициент шума | — |
| Избирательность | 60 дБ (смежный канал) |
| Отношение сигнал/изображение | — |
| Выходная мощность низкочастотного сигнала / громкоговоритель | 500 мВт при искажении 5% / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиосигнала | Высокий-низкий 70 см: 1-5 Вт500 мВт Примечание: уровень выходной мощности зависит от блока батарей/напряжения батареи |
|---|---|
| 70 см | 1-5 Вт |
| Модуляционная система | Переменная реактивность |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 кОм / ?-пин |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1990-199x (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| CSC-35 CSC-36 CSC-37 CSC-38 FBA-9 FBA-10 FBA-17 FNB-9 FNB-10 FNB-11 FNB-12 FNB-14 FNB-17 FTS-17 MH-12A2B MH-18A2B MH-19A2B MMB-32A NC-18B NC-18C NC-27B NC-27C NC-28B NC-28C NC-29 NC-34B NC-34C PA-6 YH-2 YHA-46 | Сумка для использования с FBA-9/FBA-17/FNB-9/FNB-17 Сумка для использования с FBA-10/FNB-10 Сумка для использования с FNB-12/FNB-14 Сумка для использования с FNB-11 Аккумуляторные батареи (6*LR03/AAA) Аккумуляторные батареи (6*LR6/AA) Компактный аккумулятор (6*LR6/AA) Никель-кадмиевый аккумулятор. 7.2 В, 200 мАч Никель-кадмиевый аккумулятор. 7.2 В, 600 мАч Никель-кадмиевый аккумулятор. 12 В, 600 мАч Никель-кадмиевый аккумулятор. 12 В, 500 мАч Никель-кадмиевый аккумулятор. 7.2 В, 1000 мАч Компактный никель-кадмиевый аккумулятор. 7.2 В, 600 мАч Устройство декодера тонов CTCSS/PL Шумоподавитель Громкоговоритель-микрофон Компактный громкоговоритель-микрофон Накладной наушник/микрофон Настенный кронштейн для мобильного устройства Настенное зарядное устройство, 117 В переменного тока. Для FNB-11/12 Настенное зарядное устройство, 220-234 В переменного тока. Для FNB-11/12 Настенное зарядное устройство, 117 В переменного тока. Для FNB-9 Настенное зарядное устройство, 220-234 В переменного тока. FNB-9 Настенное зарядное устройство, 117 В переменного тока. Для FNB-10/17 Настенное зарядное устройство, 220-234 В переменного тока. FNB-10/17 Быстрое настольное зарядное устройство для FNB-9/10/11/12/14/17 Настенное зарядное устройство, 117 В переменного тока. Для FNB-14 Настенное зарядное устройство, 220-234 В переменного тока. FNB-14 Портативное зарядное устройство/адаптер постоянного тока для FNB-9/10/14/17 Наушники Резиновая гибкая антенна |
