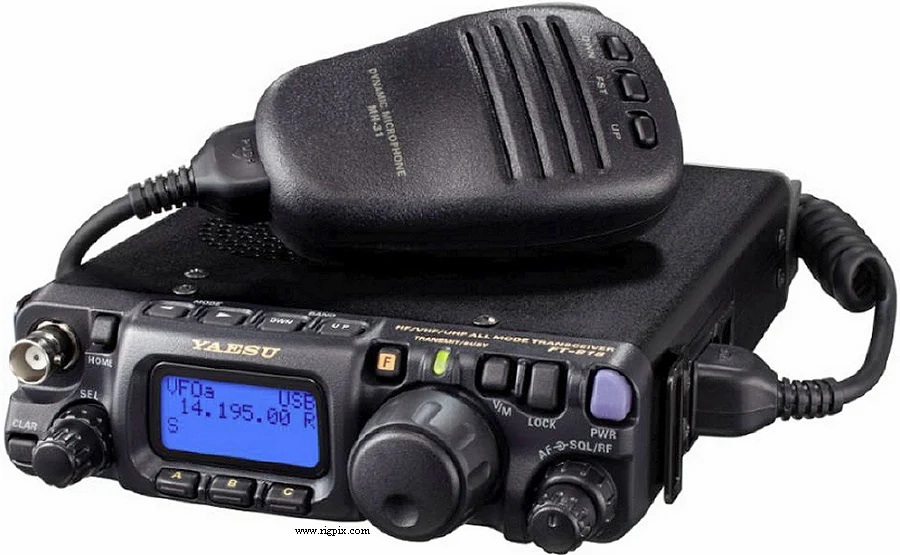

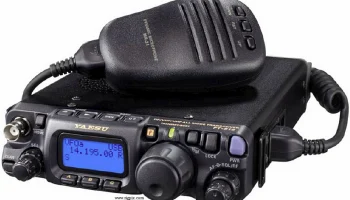

FT-818ND
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского класса HF/VHF/UHF |
|---|---|
| Диапазон частот | Европа TX: 10-160 м + WARC и 60 м / 50-54 / 144-146 / 430-440 МГц RX: 0.1-56 / 76-154 / 420-470 МГц США TX: 10-160 м + WARC и 60 м / 50-54 / 144-148 / 440-450 МГц RX: 0.1-56 / 76-154 / 420-470 МГц |
| Шаг перестройки | АМ/ФМ: Минимум 100 ГцСС/У: Минимум 10 Гц |
| Стабильность частоты | ±0.5 ppm при 25°C (стандартный TCXO-9) |
| Режимы работы | RX: АМ / ФМ / НФМ / ВФМ / СSB / CWTX: АМ / ФМ / НФМ / ССБ / У |
| Каналы / управление памятью | 200 регулярных (с альфа-метками) Домашние каналы Ограничение по диапазону Неразрушимое EEPROM-хранение |
| Источник питания | Аккумуляторный блок 9.6 ВNiMHили 12 В постоянного тока (восемь LR6 / AA батарей)или внешний источник питания 8-16 В постоянного тока |
| Ток потребления / мощность | RX:? мАТХ: Макс? А |
| Импеданс антенны / разъем | 50 Ом / BNC спереди и SO-239 сзади |
| Габариты (Ш*В*Г) | 135*38*165 мм (5.32*1.5*6.5") |
| Вес | 1.17 кг (2.58 фунта), включая батарею и антенну |
| Другие особенности | CTCSS/PL. DCS. ARTS. VOX. Спектроскопия. Встроенный ключ и измеритель КСВ. Готов к работе с пакетом 9600 бит/с. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с одним преобразованием (ВФМ) Промежуточная частота: 10.7 МГц Двойное преобразование супергетеродина (АМ/ФМ/ССБ/У) Первое преобразование: 68.33 МГц Второе преобразование: 455 КГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.5-1.8 МГц: 32 мкВ 1.8-30 МГц: 2 мкВ 50-54 МГц: 2 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ 50-54 МГц: 0.32 мкВ 144/440 МГц: 0.2 мкВ СSB/У (10 дБ SNR) 1.8-30 МГц: 0.25 мкВ 50-54 МГц: 0.2 мкВ 144/440 МГц: 0.13 мкВ |
| Избирательность | АМ 6 кГц (-6 дБ)20 кГц (-60 дБ) FM 15 кГц (-6 дБ)30 кГц (-60 дБ) FM-N 9 кГц (-6 дБ)25 кГц (-60 дБ) СSB/У 2.2 кГц (-6 дБ)4.5 кГц (-60 дБ) (См. также дополнительные фильтры опционально) |
| Изоляция от зеркального канала | HF/6 м: 70 дБ2 м/70 см: 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 1 Вт при уровне искажений менее 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая@ 13.8 ВDCСредняя 3Средняя 2Средняя 1 АМ:2 Вт1.7 Вт1 Вт700 мВтFM:6 Вт5 Вт2.5 Вт1 ВтССБ (ППЭ):6 Вт5 Вт2.5 Вт1 Вт CW (DC):6 Вт5 Вт2.5 Вт1 Вт Примечание! Указанные уровни выходной мощности действительны только при внешнем напряжении 13.8 ВDC. При использовании внутренних аккумуляторов выходная мощность автоматически устанавливается на уровень 2.5 Вт. |
|---|---|
| АМ | 2 Вт |
| ФМ | 6 Вт |
CW (DC)
| Модуляционная система | АМ: Ранний этап, низкий уровеньФМ: Переменная реактивностьССБ: Балансовый модулятор |
|---|---|
| Максимальное отклонение ФМ (установлено заводом-изготовителем) | ФМ: ±5 кГцНФМ: ±2.5 кГц |
| Спонтанные излучения | HF: Лучше чем -50 дБUVHF: Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом номинальный (200-10000 Ом) / 8-контактный модульный разъём |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2018-2022 (вышедший из производства) |
|---|---|
| Дополнительная информация | Это фактически обновлённая модель FT-817ND с покрытием 60 метров, переработанный усилитель мощности радиочастоты, аккумулятор повышенной ёмкости и стандартный TCXO-9. Новая цена в Швеции в 2018 году: SEK 7295:- |
| CSC-83 CT-39A CT-62 E-DC-6 FBA-28 MH-31A8J MH-36E8J PA-48C SBR-32 USB-62 YF-122C YF-122CN YF-122S YHA-63 | Сумка для переноскиКабель пакетного интерфейсаКабель интерфейса CATКабель RS-232C DCБатарейный чехол для восьми LR6 / AA щелочных элементовСтандартный микрофонDTMF-микрофонЗарядное устройство для аккумулятора, 100-240 В переменного тока. 12 В постоянного тока, 500 мА Аккумуляторный блок NiMh, 9.6 В, 1900 мАчКабель интерфейса CATUSBКоллинзовский фильтр CWIF: 455 кГц Коллинзовский фильтр CWIF: 455 кГц Коллинзовский фильтр SSBIF: 455 кГц Резиновый антенный штырь длиной 6 м, 2 м, 70 см |
