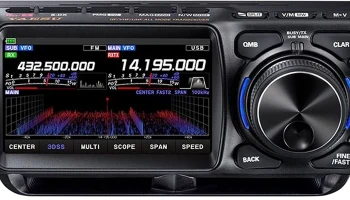

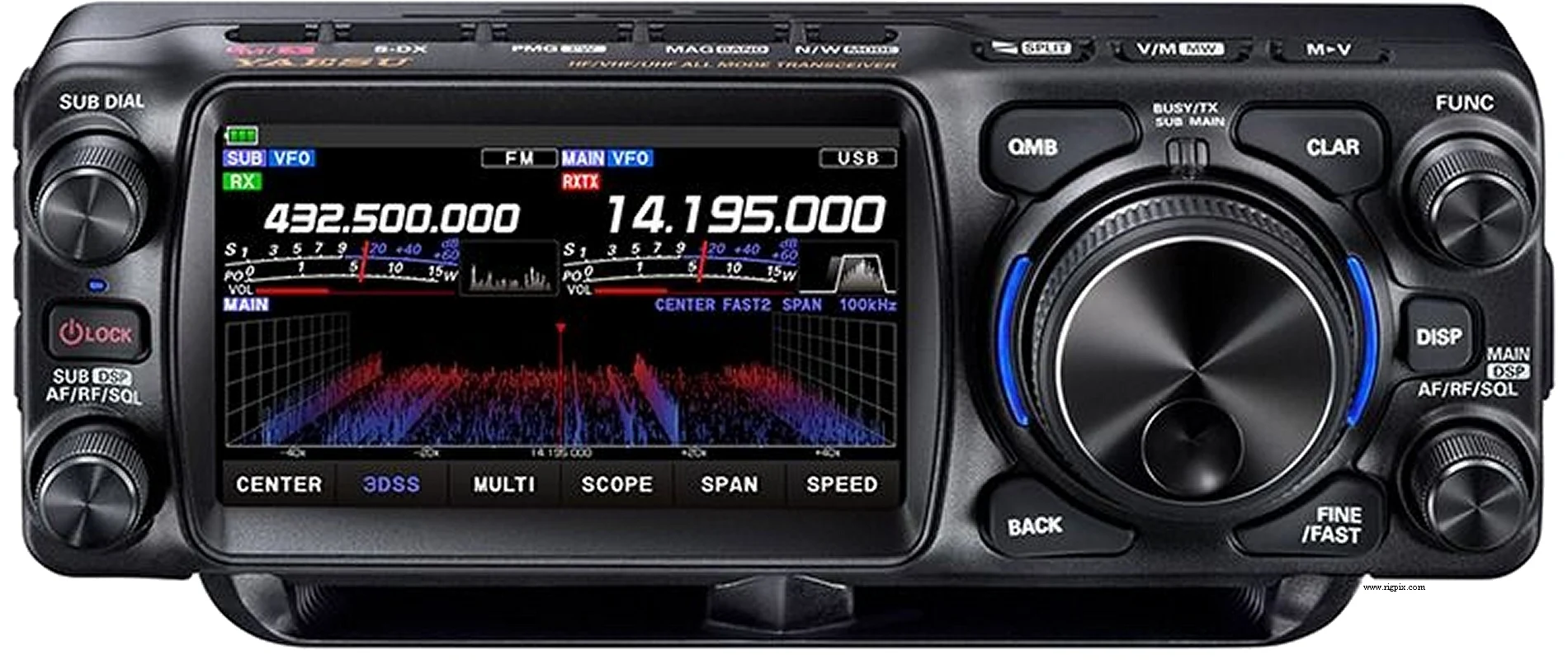

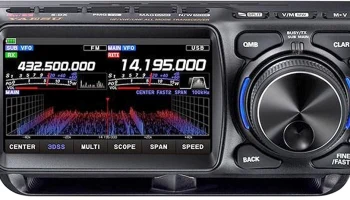

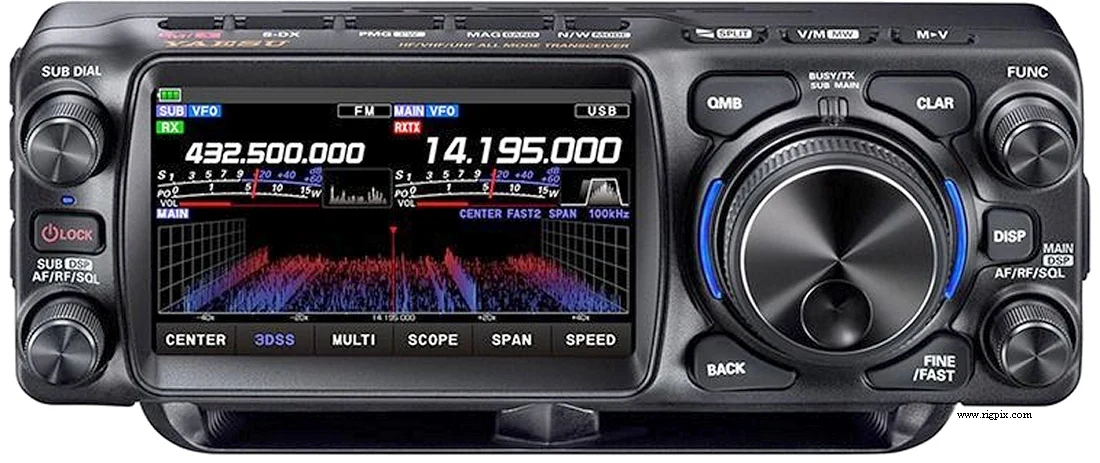

FTX-1 Field
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского класса HF/VHF/UHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 6 м / 2 м / 70 см (Также 4 м для британской версии) RX: 0.03-174 / 400-470 МГц |
| Шаг перестройки | 1 / 5 / 10 / 20 Гц |
| Стабильность частоты | ±0.5 ppm при температуре от -10 до +50°C (от 14 до 122°F) после прогрева в течение 1 минуты |
| Режимы работы | АМ / FM / NFM / SSB / CW / DV (C4FM «Фьюжн») |
| Количество каналов / управление памятью | 999 регулярных каналов с альфа-метками (12 символов) 10 QMB 5 PMG MAG (Автоматическая группировка памяти) |
| Смещение ретранслятора / сдвиг частоты | Программируется |
| Источник питания | 10.8 В постоянного тока (аккумуляторный блок) или 13.8 В постоянного тока ±15% внешний источник |
| Ток потребления / мощность | При приёме: 600-900 мАПередача: Максимум 3 А при выходной мощности 10 ВтМаксимум 21 А при выходной мощности 100 Вт (с опцией SPA-1) |
| Импеданс антенны / разъём | 50 Ом / Два разъёма BNC |
| Габариты (Ш*В*Г) | 213*89*55 мм (8.4*3.5*2.2")213*89*240 мм (8.4*3.5*9.4"), с опцией SPA-1 |
| Вес | 1.25 кг (2.75 фунта)3.9 кг (8.6 фунта), с опцией SPA-1 |
| Другие особенности | Цветной сенсорный дисплей TFT размером 4.3 дюйма с переключаемыми режимами отображения. Трёхмерный спектроанализатор сигналов. Два независимых приёмника. Два динамика. 32-разрядный цифровой сигнальный процессор IF DSP. Технология Wires-X. Разъёмы USB для аудио ввода-вывода и управления через интерфейс CAT. Интерфейс S-DX. Система AMS. Поддержка APRS. Слота для карты micro SD. Опционально антенный тюнер, крепящийся к задней панели. Опционально охлаждающий вентилятор для длительных передач типа FT8 и аналогичных. Опционально док-станция мощностью 100 Вт с возможностью подключения внешнего усилителя мощности. Опционально модуль Bluetooth. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Непосредственное оцифровывание супергетеродина (ниже 48 МГц) Одноканальное промежуточное оцифровывание (выше 48 МГц) Промежуточная частота: 44.5-49.5 МГц (основной приём) — 41.3-44.3 МГц (вспомогательный приём) |
|---|---|
| Чувствительность | АМ (полоса пропускания: 6 КГц / отношение сигнал-шум 10 дБ) 0.5-1.8 МГц: 7.9 мкВ 1.8-30 МГц: 2 мкВ 50-54 МГц: 1 мкВ 70-70.5 МГц: 2 мкВ 144-148 МГц: 1 мкВ 430-450 МГц: 1 мкВ FM (полоса пропускания: 12 КГц / SINAD 12 дБ) 28-30 МГц: 0.25 мкВ 50-54 МГц: 0.2 мкВ 70-70.5 МГц: 0.25 мкВ 144-148 МГц: 0.125 мкВ 430-450 МГц: 0.125 мкВ SSB/CW (полоса пропускания: 2.4 КГц / отношение сигнал-шум 10 дБ) 1.8-30 МГц: 0.16 мкВ 50-54 МГц: 0.125 мкВ 70-70.5 МГц: 0.16 мкВ 144-148 МГц: 0.125 мкВ 430-450 МГц: 0.125 мкВ |
| Чувствительность схемы подавления шумов | — |
| Коэффициент шума | — |
| Избирательность | АМ (ширина полосы: центр) Ширина полосы пропускания: 6 КГц (-6 дБ)Ширина полосы подавления: 15 КГц (-60 дБ) FM (ширина полосы: центр) Ширина полосы пропускания: 12 КГц (-6 дБ)Ширина полосы подавления: 25 КГц (-60 дБ) SSB (ширина полосы: центр) Ширина полосы пропускания: 2.4 КГц (-6 дБ)Ширина полосы подавления: 3.6 КГц (-60 дБ) CW (ширина полосы: центр) Ширина полосы пропускания: 500 Гц (-6 дБ)Ширина полосы подавления: 750 Гц (-60 дБ) |
| Изоляция по соседнему каналу | 70 дБ или лучше (любительские диапазоны HF)60 дБ или лучше (диапазоны VHF / UHF любительских радиостанций) |
| Выходная мощность звукового сигнала / громкоговоритель | 1.5 Вт при искажении 10% / сопротивление нагрузки 4 Ом (без опции SPA-1) |
| Разъём для внешнего громкоговорителя | Миниджек TS (3.5 мм), 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Аккумулятор 13.8 В: АМ: 0.5-1.5 Вт0.5-2.5 Вт FM: 0.5-6 Вт0.5-10 Вт SSB (PEP): 0.5-6 Вт0.5-10 Вт CW: 0.5-6 Вт0.5-10 Вт C4FM: 0.5-6 Вт0.5-10 Вт |
|---|---|
| АМ | 0.5-1.5 Вт |
| FM | 0.5-6 Вт |
SSB (PEP)
| CW | 0.5-6 Вт |
|---|---|
| C4FM | 0.5-6 Вт |
| Модуляционная система | АМ: Низкоуровневая модуляция (ранняя стадия) FM: Переменная реактивность SSB: Балансированная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 КГцNFM: ±2.5 КГц |
| Спонтанные излучения | HF: Лучше чем -50 дБ6 м: Лучше чем -63 дБ2 м/70 см: Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 200-10000 Ом (номинальное значение 600 Ом) / 8-контактный разъём (модульный тип) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | 2025-202x |
|---|---|
| Дополнительная информация | Указанная цена, май 2025 года в Швеции: SEK 21495:- Указанная цена, май 2025 года в Германии: 1848.00 Евро Указанная цена, май 2025 года в США: $1499.95 Также продаётся под названием FTX-1 Optima со встроенным RF усилителем SPA-1 начиная с завода. |
| ATAS-25 ATAS-120A ATBK-100 BU-6 FC-40 FC-80 FC-90 FGPS-5 M-1 M-70 M-90D M-90MS Kit M-100 MHG-1 SBR-52LI SCF-1 SCU-66 SCU-66L SPA-1 SPG-1 SSM-75E SSM-BT20 YH-77STA | Активная ручная настройка антенны Антенна активного автонастройки ATAS-120A Набор аксессуаров для антенны ATAS-120A Внешний автоматический антенный тюнер (совместим с длинными проводными антеннами) Автоматический антенный тюнер (для длинных проводных антенн и импеданса 50 Ом) Автоматический антенный тюнер (10 Вт и совместимый с длинными проводными антеннами и импедансом 50 Ом) GPS антенна Микрофон настольный Динамический настольный микрофон Держатель для микрофона Настольная динамическая подставка для микрофона Рукоятка для переноски (только для SPA-1) Аккумуляторная батарея Li-Ion Напряжение 10.8 В, ёмкость 6400 мАч Охлаждающий вентилятор Разделение/удлинительный кабель для SPA-1 длиной 1.5 м (5 футов) Разделение/удлинительный кабель для SPA-1 длиной 3 м (10 футов) Док-станция с внешним усилителем мощности (100 Вт для диапазонов HF/6 м и 50 Вт для диапазонов 2 м/70 см) Защитный кожух для антенного тюнера Беспроводной ручной микрофон Легкие стереогарнитуры Bluetooth |
