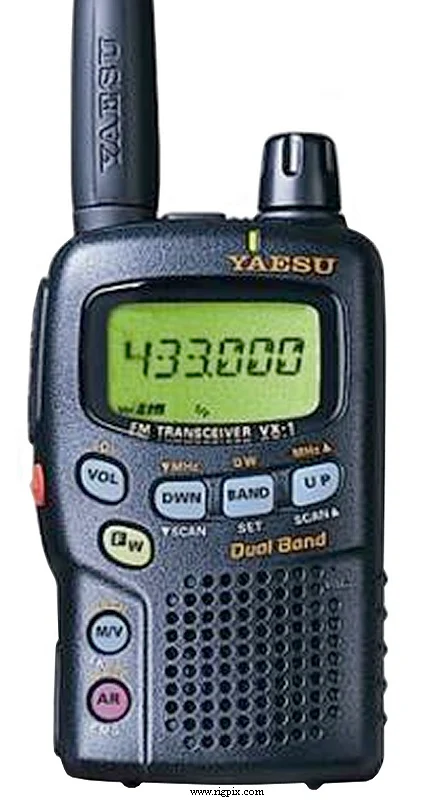

VX-1R
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF/UHF |
|---|---|
| Диапазон частот | Европа и Япония TX: 144-146 / 430-440 МГц RX: 0.5-1.7 / 76-999 МГц США TX: 144-146 / 430-440 МГц RX: 0.5-1.7 / 76-999 МГц (сотовые частоты заблокированы) |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 / 50 / 100 кГц |
| Стабильность частоты | ±? ppm |
| Режимы работы | Передача: FMRX: AM / FM / WFM |
| Каналы / управление памятью | Группа конфигурации 1: 52 регулярных канала, 10 широких каналов, 10 сканирующих пар, 31 интеллектуальный поиск, 1 домашний канал на каждую полосу Группа конфигурации 2: 142 «Простой» Каналы могут фактически хранить сдвиги репитера и тоновый режим, но не частоту тона! 10 широких каналов, 10 сканирующих пар, 31 интеллектуальный поиск (все ячейки памяти имеют альфа-метки) Нераспределяемое энергонезависимое запоминающее устройство EEPROM |
| Смещение репитера / сдвиг | VHF: ±600 кГц UHF: ±1.6 / 5 / 7.6 МГц (по умолчанию, программируется шагами по 50 кГц) |
| Источник питания | 3.6 В постоянного тока (батарея)или 3.2-7 В постоянного тока внешний (миниатюрный разъем для подключения, центр положительный) |
| Ток потребления / мощность | При приёме: 16-150 мАПри передаче: 400 мА при выходной мощности 500 мВт |
| Импеданс антенны / разъём | 50 Ом / SMA |
| Габариты (Ш*В*Г) | 47*81*25 мм (1.85*3.19*0.98") |
| Вес | 133 г (4.7 унции), включая антенну и батарею |
| Другие особенности | CCSS/PL и DCS с тональным сканированием. Запоминание DTMF. Повторитель тона 1750 Гц. ARTS. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин (0.5-1.7 МГц) Промежуточная частота: 455 КГц Двойной супергетеродин (VHF/UHF) Первая промежуточная частота: 41.45 МГц Вторая промежуточная частота: 455 КГц (FM), 10.7 МГц (WFM) |
|---|---|
| Чувствительность | АМ (10 дБ SNR): 0.5-1.7 МГц: 5 мкВ 108-137 МГц: 0.5 мкВ FM (12 дБ SINAD): 144-148 МГц: 0.16 мкВ 300-420 МГц: 0.5 мкВ 430-450 МГц: 0.18 мкВ 800-999 МГц: 5 мкВ WFM (12 дБ SINAD): 76-108 МГц: 1.6 мкВ 170-222 МГц: 15.8 мкВ 470-800 МГц: 15.8 мкВ (за исключением 540-600 МГц) |
| Избирательность | 15 кГц (-6 дБ)35 кГц (-60 дБ) |
| Отражение изображения | — |
| Выходная мощность звукового сигнала / громкоговоритель | 50 мВт при искажении 10%, 8 Ом (@ 3.6 В постоянного тока) |
| Разъём внешнего громкоговорителя | 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Высокая@ 6 В Высокая@ 3.6 В Низкая@ 6 В Низкая@ 3.6 В 2 м: 1 Вт500 мВт200 мВт50 мВт 70 см: 1 Вт500 мВт200 мВт50 мВт |
|---|---|
| 2 м | 1 Вт |
| 70 см | 1 Вт |
| Модуляционная система | Переменная реактивность |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спонтанные излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 2 КОм / 4-контактный (разъём диаметром 3.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1997-19xx (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1997 году: SEK 2750:- |
| CN-3 CSC-71 CT-44 E-DC-15 FBA-20 FNB-52LI MH-34B4B MH-37A4B NC-66B NC-66C NC-66U VC-25 | Адаптер BNC-to-SMA Чехол мягкий Микро-штекер для микрофона/наушников Адаптер прикуривателя Кабель постоянного тока для зарядки батареи Зарядное устройство для батарей типа LR6 / AA Литий-ионный аккумулятор 3.6 В Разъем для наушника-микрофона Разъем для наушника-микрофона Источник питания переменного тока/зарядное устройство (117 В переменного тока) Источник питания переменного тока/зарядное устройство (220-240 В переменного тока) Источник питания переменного тока/зарядное устройство (220-240 В переменного тока, Великобритания) Голосовой набор гарнитуры |
