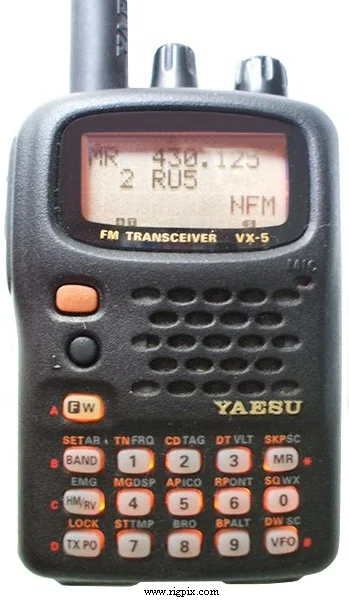

VX-5R
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер VHF/UHF |
|---|---|
| Диапазон частот | Европа TX: 50-52 / 144-146 / 430-440 МГц RX: 0.5-16 / 48-729 / 800-999 МГц США TX: 50-54 / 144-148 / 430-450 МГц RX: 0.5-16 / 48-729 / 800-999 МГц (сотовые заблокированы) |
| Шаг перестройки | 5 / 9 / 10 / 12.5 / 15 / 20 / 25 / 50 / 100 кГц |
| Стабильность частоты | ±5 ppm @ -10 до +60°C (14 до 140°F) |
| Режимы работы | TX: FM RX: AM / FM / WFM |
| Каналы / управление памятью | 220 регулярных каналов с альфа-метками 3 домашних канала (по одному на каждую полосу) 10 пар краевых сканирующих каналов (PMS) 10 каналов погоды NOAA Неразрушаемое EEPROM хранилище |
| Смещение / сдвиг репитера / сдвига | VHF: ±600 кГц UHF: ±1.6 / 5 / 7.6 МГц (по умолчанию программируется от 0 до 99.95 МГц с шагом 50 кГц) |
| Источник питания | 7.2 В постоянного тока (батарейный блок)или 10-16 В постоянного тока внешний источник |
| Ток потребления / мощность | RX: 25-150 мАTX: Макс 1.9 А |
| Импеданс антенны / разъём | 50 Ом / SMA |
| Габариты (Ш*В*Г) | 58*88*27 мм (2.28*3.46*1.06") |
| Вес | 255 г (9 унций) |
| Другие особенности | CTCSS/PL и DCS с поиском тона. ARS. ARTS. Вольтметр. Светящийся дисплей и клавиатура. Повторитель тона 1750 Гц. DTMF. Внутренний термометр. Спектроскоп. Клонирование данных. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 47.25 МГц (FM), 45.8 МГц (WFM) 2-е ПЧ: 450 кГц (FM), 10.7 МГц (WFM) |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.5-16 МГц: 0.5 мкВ FM (12 дБ SINAD) 50-54 МГц: 0.16 мкВ 144-148 МГц: 0.16 мкВ 430-450 МГц: 0.18 мкВ WFM (12 дБ SINAD) 76-108 МГц: 0.9 мкВ 174-222 МГц: 0.9 мкВ 470-540 МГц: 3 мкВ 630-729 МГц: 3 мкВ |
| Избирательность | 15 кГц (-6 дБ)35 кГц (-60 дБ) |
| Изображение подавления | — |
| Выходная мощность звукового сигнала / громкоговорителя | 400 мВт при искажении 10% / 8 Ом (@ 7.2 В) |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокий Низкий 3Низкий 2Низкий 1 6 м:5 Вт2.5 Вт1 Вт300 мВт 2 м:5 Вт2.5 Вт1 Вт300 мВт 70 см:4.5 Вт2.5 Вт1 Вт300 мВт |
|---|---|
| 6 м | 5 Вт |
| 2 м | 5 Вт |
| 70 см | 4.5 Вт |
| Модуляционная система | Переменная реактивность |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Нормальный: ±5 кГцПолудевиация: ±2.5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 КОм / ?-пин |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 199x-200x (вышедший из производства) |
|---|---|
| Дополнительная информация | Также был доступен в металлическом серебре как VX-5RS |
| ADMS-1E CD-15 CN-3 CSC-73 CT-27 CT-44 E-DC-5B E-DC-6 FBA-23 FNB-58LI FNB-80LI MH-34B4B MH-37A4B NC-72B NC-72C NC-72F NC-72U SU-1 VC-25 | Набор для программирования, программное обеспечение и кабель DB9 последовательного порта Литий-ионный зарядный аккумулятор на 2.5 часа Быстрый литий-ионный зарядный аккумулятор на 1100 мАч Литий-ионный зарядный аккумулятор на 1300 мАч Разъём SMA-to-BNC Чехол из винила Кабель для клонирования радио-в-радио Микрофонный адаптер Зарядный кабель DC с шумовым фильтром Зарядный кабель только DC Аккумуляторный кейс Для двух батареек LR6 / AA Литий-ионный пакет, 7.2 В 1100 мАч Литий-ионный пакет, 7.2 В 1300 мАч Компактный микрофон с наушником Портативный микрофон Лёгкий чехол для батарей Зарядное устройство (110-120 В переменного тока) Зарядное устройство (230-240 В переменного тока) Зарядное устройство (220 В переменного тока) Зарядное устройство (230 В переменного тока, Великобритания) Барометрический датчик единицы VOX/PTT гарнитуры с регулируемым усилением |
