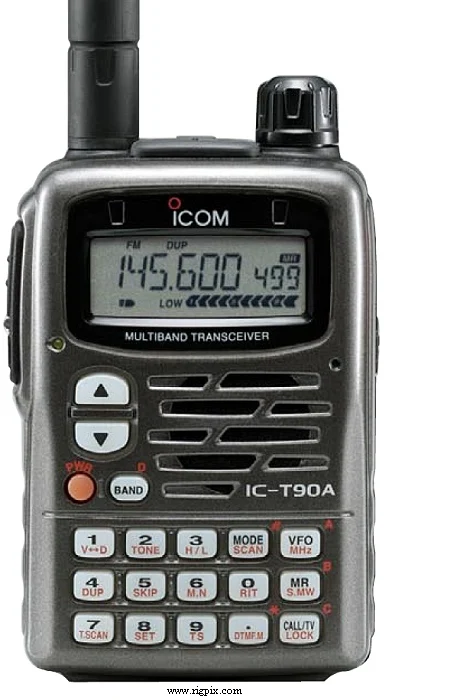

IC-T90A
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF/UHF |
|---|---|
| Диапазон частот | США и Канада: передача: 50-54 / 144-148 / 430-450 МГц приём: 0.495-999.990 МГц (в США заблокированы сотовые телефоны) Азия: передача: 50-54 / 144-148 / 430-440 МГц приём: 0.495-999.990 МГц Австралия: передача: 50-54 / 144-148 / 420-450 МГц приём: 0.495-54 / 108-136 / 144-148 / 420-450 МГц Корея: передача: 50-54 / 144-146 / 430-450 МГц приём: 0.495-30 / 50-54 / 88-108 / 144-146 / 430-440 МГц Тайвань: передача: 50-50.2 / 144-146 / 430-432 МГц приём: 50-50.2 / 76-108 / 144-146 / 430-440 МГц Общий рынок: передача: 50-54 / 144-148 / 430-440 МГц приём: 0.495-999.990 МГц |
| Шаг перестройки | 5 / 6.25 / 8.33 / 9 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 / 100 / 200 кГц |
| Стабильность частоты | ±6 ppm при температуре от -10 до +60°C (от 14 до 140°F) |
| Режимы работы | Передача: FMRX: AM / FM / WFM |
| Количество каналов / управление памятью | 500 регулярных каналов в 18 банках с шестизначными буквенными метками 50 сканируемых каналов 5 вызовов |
| Смещение / сдвиг ретранслятора / репитера | VHF: ±0 до 5 МГц в выбранном шаге размераUHF: ±0 до 20 МГц в выбранном шаге размера |
| Источник питания | 7.4 В постоянного тока (аккумуляторный блок) или 5.5-11.5 В постоянного тока (внешний источник) |
| Ток потребления / мощность | Приём: 65-220 мАПередача: максимум 2 А при 8 В постоянного тока |
| Импеданс антенны / разъём подключения | 50 Ом / SMA |
| Габариты (Ш*В*Г) | 58*87*29 мм (2.28*3.42*1.14") |
| Вес | 280 г (9.88 унций), включая антенну и BP-217 аккумуляторный блок |
| Другие особенности | CCSS/PL и DTCS со сканированием тонов. RIT ±5 кГц. Аттенюатор 10 дБ. Частота настройки может быть объявлена в виде морзянки! Программирование через ПК. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е промежуточное: 69.45 МГц (AM/FM) — 13.35 МГц (WFM) 2-е промежуточное: 450 кГц |
|---|---|
| Чувствительность | АМ (отношение сигнал/шум 10 дБ): 0.495-5 МГц: 1.3 мкВ 5-30 МГц: 0.56 мкВ 118-136 МГц: 0.5 мкВ 222-230 МГц: 0.79 мкВ 320-330 МГц: 1 мкВ FM (отношение сигнал/интермодуляция 12 дБ): 1.625-5 МГц: 0.4 мкВ 5-50 МГц: 0.18 мкВ 50-54 МГц: 0.16 мкВ 54-144 МГц: 0.18 мкВ 144-148 МГц: 0.16 мкВ 148-222 МГц: 0.4 мкВ 222-225 МГц: 0.32 мкВ 225-247 МГц: 0.4 мкВ 247-430 МГц: 0.32 мкВ 430-450 МГц: 0.16 мкВ 450-833 МГц: 0.32 мкВ 833-999.990 МГц: 1 мкВ WFM (отношение сигнал/интермодуляция 12 дБ): 40-108 МГц: 1 мкВ 175-222 МГц: 1.8 мкВ 470-770 МГц: 3.2 мкВ |
| Чувствительность схемы подавления шума | — |
| Фактор шума | — |
| Избирательность | АМ/FM 15 кГц (-9 дБ)30 кГц (-60 дБ) |
| Отношение зеркального канала | 6 м/2 м: -60 дБ 70 см: -50 дБ |
| Выходная мощность низкочастотного сигнала / громкоговоритель | 200 мВт при искажении 10% / сопротивление нагрузки 8 Ом |
| Разъём для внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиосигнала | Высокая низкая: 2 м: 5 Вт500 мВт 70 см: 5 Вт500 мВт |
|---|---|
| 2 м | 5 Вт |
| 70 см | 5 Вт |
| Система модуляции | Переменная реактивная частотная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём подключения | 2 кОм / TRS «Подминиджек» (2.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2002-200х (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AD-92SMA BC-110AR BC-110D BC-110DR BC-139 BP-216 BP-217 CP-19 CS-T90A HM-54 HM-75A HM-128 HM-131 HS-94 LC-152A OPC-474 OPC-478 SP-13 VS-1 | Адаптер антенного разъёма (SMA-to-BNC) Зарядное устройство для сетевой розетки Зарядное устройство для сетевой розетки Зарядное устройство для настольного использования Сухой батарейный отсек Литий-ионный аккумуляторный блок 7.4 В, 1300 мАч Кабель прикуривателя автомобиля с фильтром подавления помех Программное обеспечение клоном Радиостанции Радио-клоновая связь Компьютер-клоновая связь Головные телефоны с функцией динамика Микрофон-динамик Дистанционный микрофон-наушники Наушники с динамиком Наушник-завязка на ухо Портативная сумка Клоновая кабель (радио к радио) Клоновая кабель (ПК к радиостанции) Наушник с функцией голосовой активации передачи (VOX/PTT) |
