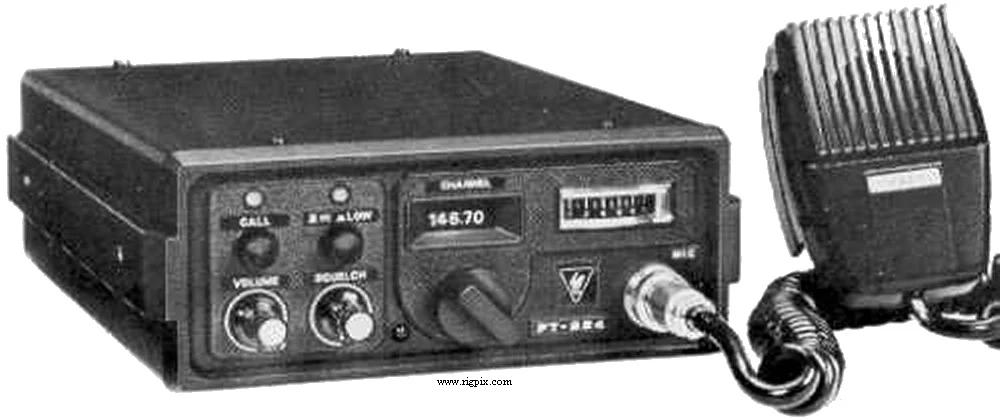

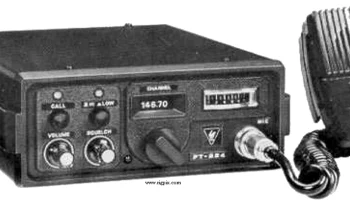

FT-224
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского класса VHF |
|---|---|
| Диапазон частот | TX: 144-148 MHz RX: 144-148 MHz |
| Настройка частоты | Канализированная |
| Стабильность частоты | ±0.001% |
| Режим | FM |
| Количество каналов / управление памятью | 23 регулярных + 1 вызов + управляемый кварцем |
| Смещение ретранслятора / сдвиг | Зависит от кварцевого генератора |
| Источник питания | 13.5 В постоянного тока ±10% (разъём с металлическим замком на резьбе) |
| Ток потребления / мощность | При приёме: 450 мА; при передаче: максимум 2.6 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 165*60*225 мм (6.5*2.36*8.86") |
| Вес | 2.5 Кг (5.51 фунта) |
| Прочие особенности | Ретрансляторный тоновый импульс (регулируемый между 1300 и 3000 Гц). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.3 мкВ (20 дБ S+N/N) |
| Избирательность | 30 кГц (-6 дБ); 50 кГц (-50 дБ) |
| Изображение подавления | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при ?% искажений /? Ом |
| Разъём для внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая / Низкая: 2 м: 10 Вт / 1 Вт |
|---|---|
| 2 м | 10 Вт |
| Система модуляции | Фазовая модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц (регулируется до ±15 кГц) |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | ? Ом / 4-контактный (металлический замок на резьбе) |
| Уровень входного уровня микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 197x-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| FP-2 | Источник питания переменного тока. Внутренний громкоговоритель |
