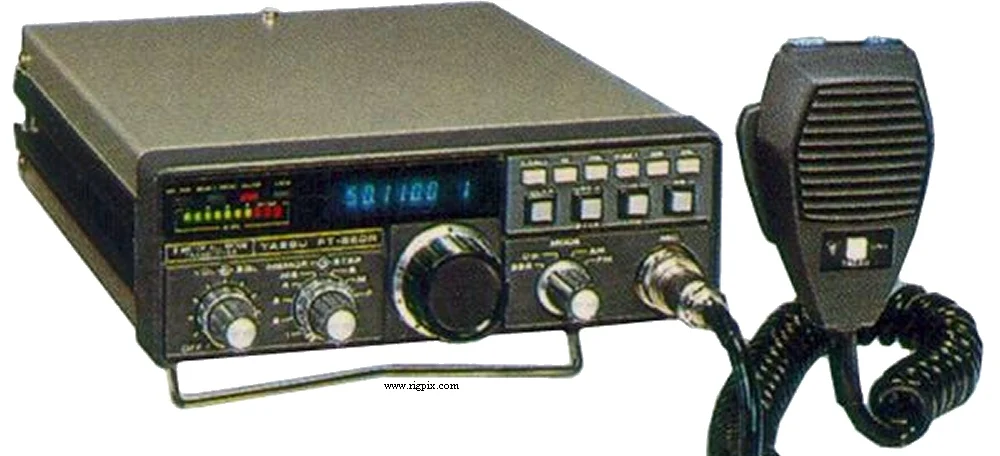

FT-680R
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер VHF |
|---|---|
| Диапазон частот | TX: 50-54 MHz RX: 50-54 MHz |
| Шаг перестройки | 10 / 100 Гц, 1 кГц (АМ/ССВ/ЦВ) 1 / 20 / 100 кГц (FM) |
| Стабильность частоты | ±? ppm |
| Режимы работы | АМ / FM / СSB / ЦВ |
| Каналы / управление памятью | 4 регулярных канала памяти. Внешнее постоянное питание необходимо для сохранения памяти! |
| Смещение ретранслятора / сдвиг | ±1 МГц |
| Источник питания | 13.8 В постоянного тока (разъём с металлическим замком) |
| Ток потребления / мощность | Прием: 500 мА Передача: Макс. 3 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 180*60*240 мм (7.09*2.36*9.45") |
| Вес | 2.9 Кг (6.39 фунта) |
| Прочие особенности | Примечание. Повторный тон 1800 Гц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин (ССВ/ЦВ) Промежуточная частота: 10.81 МГц Двойной супергетеродин (АМ/FM) Первая промежуточная частота: 10.81 МГц Вторая промежуточная частота: 455 кГц |
|---|---|
| Чувствительность | АМ: 1 мкВ (отношение сигнал/шум 10 дБ) FM: 0.35 мкВ (коэффициент качества 20 дБ) ССВ/ЦВ: 0.5 мкВ (отношение сигнал/шум 20 дБ) |
| Избирательность | АМ 4 кГц (-6 дБ)15 кГц (-60 дБ) FM 14 кГц (-6 дБ)25 кГц (-60 дБ) ССВ/ЦВ 2.4 кГц (-6 дБ)4.1 кГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокаяНизкая АМ:5 Вт1 Вт FM:10 Вт1 Вт СSB (ППЭ):10 Вт1 Вт ЦВ:10 Вт1 Вт |
|---|---|
| АМ | 5 Вт |
| FM | 10 Вт |
ССВ (ППЭ)
| ЦВ | 10 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спонтанные излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (разъём с металлическим замком) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 19xx-19xx (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| FP-80A FTS-64E SC-1 YM-34 YM-38 YM-40 | Источник питания. 13.8 В постоянного тока, 4.5 А Кодер CTCSS/PL Консоль оператора. Для двух радиопередатчиков Микрофон настольный Микрофон настольный с кнопками вверх/вниз Ручной микрофон с кнопкой вызова тона |
